| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYTS |

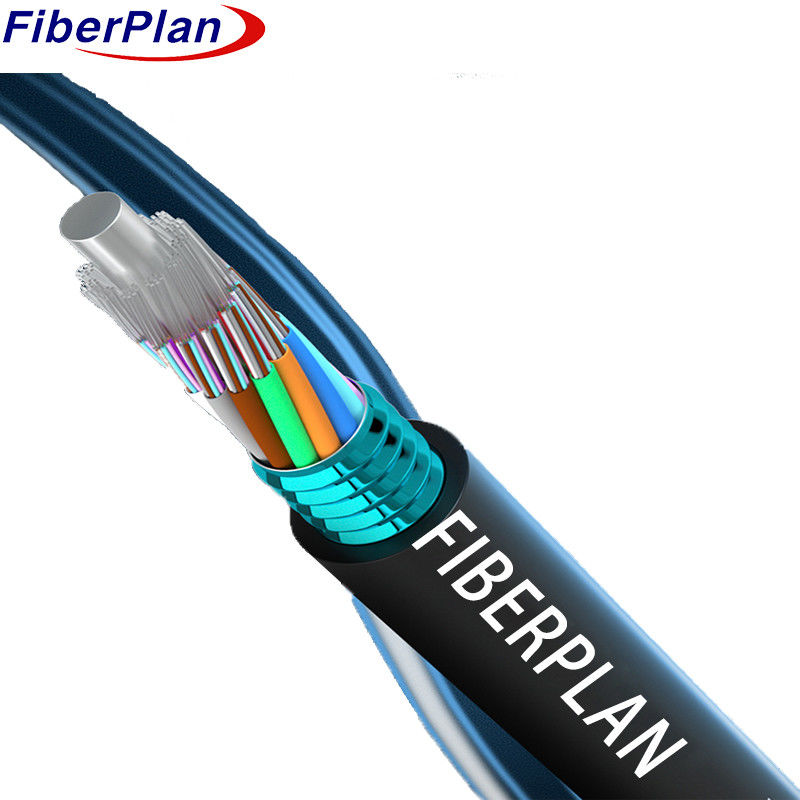

단일 멀티 모드 강철 테이프 장갑 광섬유 케이블 GYTS
설명
단일 또는 다중 모드 섬유는 고 모듈 플라스틱으로 구성된 느슨한 튜브 안에 배치됩니다.
이 튜브는 방수 화합물로 채워져 있습니다.
고섬유 수를 가진 케이블을 위한 폴리 에틸렌이 금속 강도 요소로 작용합니다.
PSP는 케이블 위에 길쭉하게 적용됩니다.
그 다음 물의 침입을 막기 위해 보호 화합물로 채워집니다.
PE 껍질에 넣었습니다.
적용
1 야외 유통에 맞게 설계되어 다양한 환경 조건에서 내구성과 탄력을 보장합니다.
2 공기 설치 및 파이프 라인 설치 방법에 이상적입니다. 다양한 배치 옵션을 촉진합니다.
3 장거리 통신과 로컬 영역 네트워크 통신을 위해 설계되어 안정적인 연결을 제공합니다.
특징
1 우수한 기계적 강도 및 온도 저항성
2 섬유를 보호하기 위해 수분 분해 저항성, 고강도 느슨 튜브.
3 특별 히 설계 된 파이프 채식 화합물 은 섬유 를 보호 하기 위해 매우 중요 합니다.
4 우수한 분쇄 저항성 및 유연성
5 PE 껍질은 케이블을 자외선으로부터 보호합니다.
6 방수 특징에는 철선 중앙 강도 구성 요소, 느슨한 튜브 및 케이블 코어 충전 및
습성 차단용 PSP.
케이블 건설 세부 사항
| 섬유의 수 | 2~144핵 | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | 철선/FRP/FRP, PE 커버 | ||||||
| 크기 | 1.5mm~2.0mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 장갑 | 소재 | 호러브제철 테이프 | ||||||
| 외면 | 소재 | PE,HDPE | ||||||
| 지름 | 1.70±0.2mm | |||||||
섬유색
| 각 섬유의 수 튜브 8코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색은 표시 된 검은 색 트레이저가 필요하지 않습니다. 대신 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 2개의 코어에서 60개의 코어 | 100.0±0.3mm | 115±5kg/km | |||||
| 72개의 코어 | 10.5±0.3mm | 120±5kg/km | |||||
| 96개의 코어 | 12.5±0.3mm | 180±5kg/km | |||||
| 144 코어 | 14.5±0.3mm | 245±5kg/km | |||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 600 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 1500 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
| 운영 온도 (°C) |
-40+70 | ||||||
| 설치 온도 ((°C) |
-20+60 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
