| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001, TUV |
| 모델 번호 | GJYXCH |
초비용 효율적인 고품질 섬유 G652.D 단일 코어 FTTH 드롭 케이블
메신저 와 함께
설명
FTTH (Fiber to the Home) 케이블은 가정에 직접 연결을 위해 설계되었으며 제한되지 않은
대역폭, 파장, 그리고 첨단 전송 기술.
내구성을 높이기 위해 평행 강도 구성 요소로 둘러싸인 핵. 이러한 구성 요소는 종종
외부 힘에 대한 추가 보호 를 제공하기 위해 강철 와이어 로 강화 됩니다.
검은 HDPE (고밀도 폴리에틸렌) 껍질, 전체 조립체는
환경 요소, 습도 및 물리적 손상. 이 구조는 신뢰할 수 있고
특히 주거용 애플리케이션에 맞춘 고성능 연결성
적용
설명된 FTTH 케이블은 매우 다재다능하며 다양한 배치 시나리오에 적합합니다.
1. 야외 및 수직 배치: 강력한 야외 및 수직 사용을 위해 설계, 그것은 보장
내구성 및 다양한 환경에서 적응력. 이것은 필요한 설비에 이상적입니다.
혹독한 기상 조건이나 수직 노선 도전에 대한 회복력
2통신 장비와의 호환성: 광범위한 통신 장치와 원활한 통합을 위해 설계되었습니다.
다양한 통신 장치와 시스템, 이 케이블은 효율적인 연결과
통신 네트워크 내의 원활한 작동. 그 호환성은 네트워크 신뢰성을 향상시킵니다.
그리고 성능.
3장거리 및 로컬 네트워크 통신의 다양성: 지원 여부
장거리 통신 또는 로컬 영역 네트워크 내에서 이 케이블은
그 다양성 때문에 다양한 커뮤니케이션 요구를 효과적으로 충족시킬 수 있습니다.
다양한 용도로 실용적인 선택이 됩니다.
특징
설명된 FTTH 케이블은 다재다능하고 다양한 배치 시나리오에 잘 적합합니다.
1야외 및 수직 배포: 강력한 야외 사용 및 수직 배포를 위해 설계되었습니다.
다양한 환경에서 내구성 및 적응력을 보장합니다.
혹독한 기상 조건이나 수직 노선 도전에 대한 탄력성을 필요로 합니다.
2통신 장비와 호환성: 케이블의 구조는 원활한
다양한 통신 장치 및 시스템과의 통합
효율적인 연결과 통신 네트워크의 원활한 운영
네트워크 신뢰성
3장거리 및 로컬 네트워크 통신의 다양성:
장거리 통신 또는 로컬 영역 네트워크 내에서 이 케이블은 유연합니다.
이 두 가지 시나리오를 효과적으로 처리 할 수 있습니다.
다양한 커뮤니케이션 필요에 대한 선택

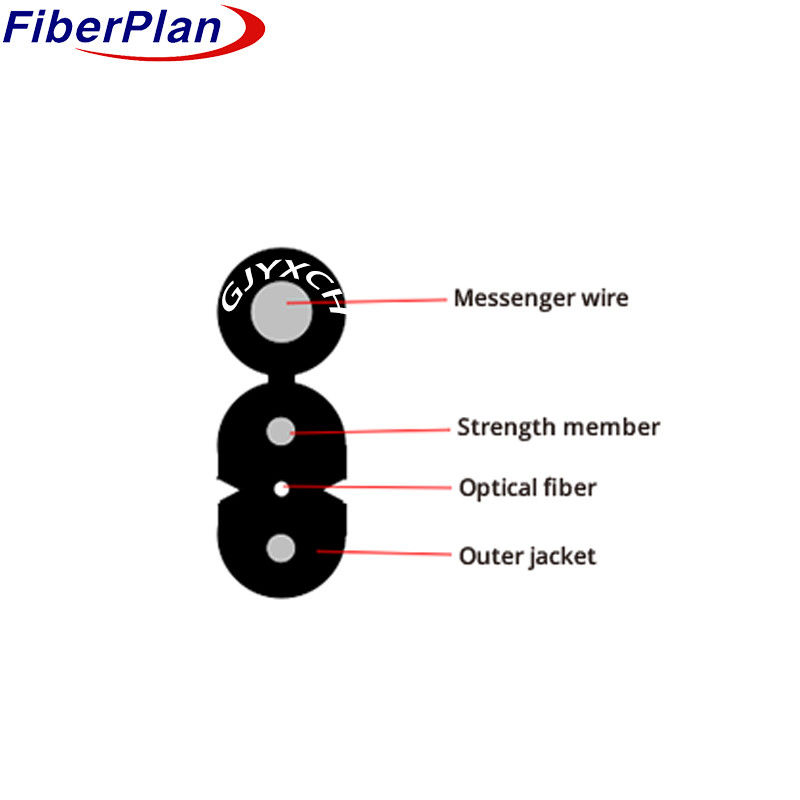

케이블 건설 세부 사항
| 섬유수 | 1~4코어 | |||||||
| 힘의 일원 | 소재 | 진열제철선/FRP/KFRP | ||||||
| 지름 | 2*(0.4~0.8mm | |||||||
| 자기 지원 메신저 와이어 | 소재 | 가연제철 실 | ||||||
| 지름 | 10.0mm | |||||||
| 외면 | 소재 | LSZH | ||||||
| 지름 | 1.8±0.2mm | |||||||
| 케이블 크기 (높이 * 너비) | 2.0 ((±0.1) mm × 5.0 ((±0.2) mm | |||||||
| 케이블 껍질 두께 | 최대 0.8mm/min 0.4mm | |||||||
| 메신저 껍질 두께 | 0.5~0.7mm | |||||||
| 케이블 무게 | 1~4코어 | 180.2kg | ||||||
케이블 기계적 특성
| 부문 | 설명 | ||||||
| 설치 온도 범위 ((°C) | -20+60 | ||||||
| 운용 및 운송 온도 ((°C) | -40+70 | ||||||
| 굽기 반지름 (min) | 장기적 | 15D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 30D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 300 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 600 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 1000 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 2200 | |||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
