| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYXTW |

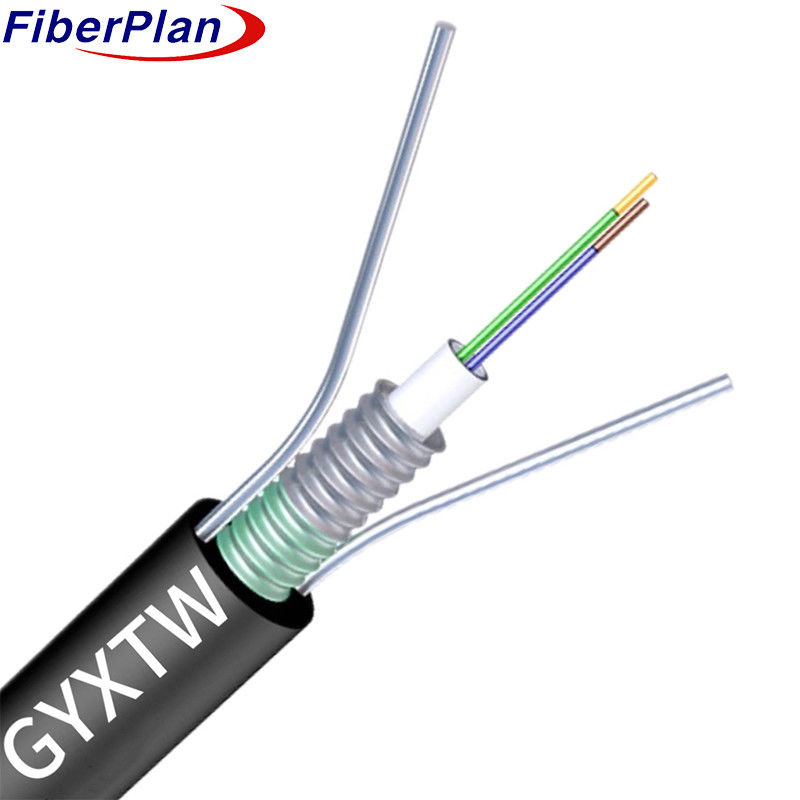

옥외 장갑 단일 모드 GYXTW G652D 광섬유 케이블
설명
케이블은 섬유를 포함하는 고 모듈 플라스틱 튜브를 사용하며, 수질이 강한 화합물로 강화되었습니다.
물 차단 물질로 봉인 된 파동 철강 테이프 층이 콤팩트하고 방수 구조를 보장합니다.
장착은 테이프 옆으로 이어지는 평행 철선으로 이루어집니다.
보호용 폴리에틸렌 (PE) 껍질, 전체적인 환경 복원성을 보장합니다.
적용
공기 또는 도관 설비에 사용 됩니다. 구조, 환경 및 성능
에어리얼 스펜싱 또는 내부에 배치 여부에 관계없이 외부 설정에서 케이블의 배포에 필요한 기준
다양한 통신 또는 네트워크 용도로 사용되는 수로.
특징
1 온도 저항성 건설: 케이블은 온도 변동에 강한 기계적 저항성을 자랑
다양한 환경 조건에서 일관된 성능을 보장합니다.
2 섬유 보호: 고강도, 수분 저항성 느슨 튜브,
nd는 섬유에 중요한 보호 기능을 제공하여 중요한 보호를 보장합니다.
3 결합된 강도와 유연성: 이중 평행 철선으로 강화 된 케이블은
분쇄 저항과 유연성, 지속적인 신뢰성을 위해 그것의 예외적인 팽창 강도를 향상.
4 힘없는 설치: 컴팩트 & 가벼운 디자인을 특징으로,이 케이블은 쉽게 &적응력
다양한 애플리케이션에 설치하여 사용자 친화적 인 배치를 보장합니다.
케이블 건설 세부 사항
| 섬유의 수 | 0~24코어 | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 철선 | 크기 | 00.8mm | ||||||
| 번호 | 2 | |||||||
| 외면 | 소재 | PE,HDPE,LDPE | ||||||
| 지름 | 7±0.2mm | |||||||
섬유색
|
섬유수 8 튜브당 핵 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색에는 표시 된 검은 색 트레이저가 필요하지 않으며 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 1~24 | 80.0mm+-0.3mm | 65kg/km+-10kg | |||||
| 온도 범위 | -40+70 | ----- | |||||
| 굽기 반지름 (mm) | 장기적 | 10D | |||||
| 미인 굽기 반지름 (mm) |
단기 | 20D | |||||
| 허용되는 분 팽창 강도 (N) |
장기적 | 1200 | |||||
| 허용되는 분 팽창 강도 (N) |
단기 | 1500 | |||||
| 운영 온도 (°C) |
-40+70 | ||||||
| 설치 온도 (°C) |
-20+60 | ||||||
| 저장 온도 (°C) | -40+70 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
