| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYTA |

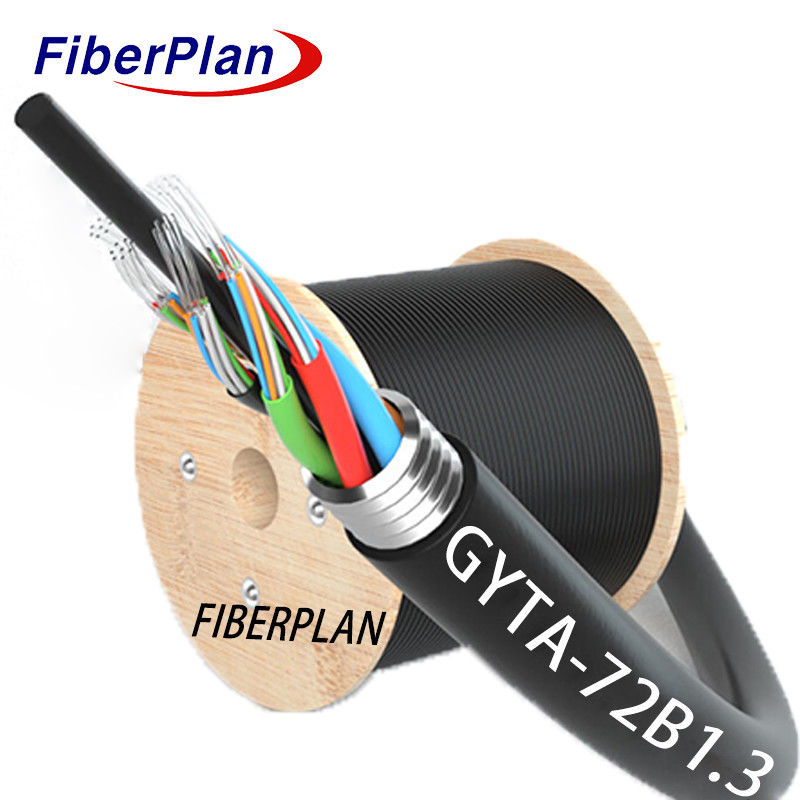

야외 알루미늄 테이프 유선 장갑 광섬유 케이블 GYTA
설명
이 케이블은 고모듈 플라스틱으로 만든 단단하고 방수성 있는 유관 안에 섬유를 고정시켜
보호 화합물. 중부 철선 은 강도 를 제공 하며, 튜브 와 필러 로 둘러싸인 단단 한 원형
알루미늄 테이프는 전체적인 보호를 위해 PE 껍질에 둘러싸인 물 침입에 대한 이 핵을 강화합니다.
적용
1 야외 유통 적응: 야외 환경에 맞게 설계 된 이 케이블은 야외에서 번성하도록 설계되었습니다.
다양한 기상 조건에서 안정적인 성능을 보장하는 설정
2 다재다능한 설치: 공기 설치 또는 파이프 라인 설치 방법에 대한 적합성
다양한 설치 요구 사항을 충족시키는 전략.
3 통신 유연성: 장거리 통신이나 로컬 영역 네트워크에 적용될 때, 이 케이블은
아테스다양한 거리를 통해 효율적인 데이터 전송으로 다양한 통신 설정에 적응할 수 있습니다.
특징
* 야외용 설계: 야외용으로 제작된 이 케이블은 다양한 환경에 견딜 수 있도록 만들어졌습니다.
외부 환경에서의 안정적인 성능을 보장합니다.
* 다재다능한 설치 옵션: 공기 설치 및 파이프 라인 설치 방법과 호환성
다양한 설치 요구에 부응하는 배치의 유연성을 제공합니다.
* 통신 다재다능성: 장거리 송신이나 로컬 영역 네트워크에 사용하든, 이 케이블은
다양한 거리를 통해 효율적인 데이터 전송을 가능하게 하고,
이산화탄소
케이블 건설 세부 사항
| 섬유의 수 | 2~144핵 | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | 철선/FRP/FRP, PE 커버 | ||||||
| 크기 | 1.5mm~2.0mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 장갑 | 소재 | 알루미늄/철 테이프 | ||||||
| 외면 | 소재 | PE,HDPE | ||||||
| 지름 | 80.0±0.2mm | |||||||
섬유색
|
섬유의 수 튜브당 12개의 코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색에는 표시 된 검은 색 트레이저가 필요하지 않으며 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 2 코어에서 36 코어 | 100.0±0.4mm | 90±3kg/km | |||||
| 39 코어에서 72 코어 | 10.2±0.4mm | 95±3kg/km | |||||
| 74 코어에서 96 코어 | 12±0.4mm | 135±3kg/km | |||||
| 98 코어에서 120 코어 | 14±0.4mm | 145±3kg/km | |||||
| 122 코어에서 144 코어 | 16±0.4mm | 204±3kg/km | |||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 600 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 1500 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
| 운영 온도 (°C) |
-40 ~ +75 | ||||||
| 설치 온도 ((°C) |
-15 ~ +60 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
