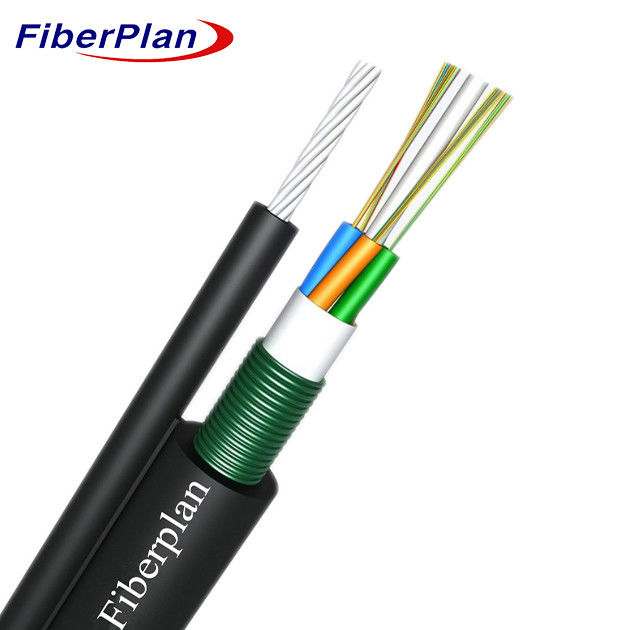

그림 8 자부지식 공기 광섬유 야외 케이블 GYTC8S
설명
8자리 항공 광섬유 케이블은 자급자족하는 항공 배포를 위해 정밀하게 설계되었습니다.
고도로 제작된 보호용 느슨 튜브 안에 단일 모드 또는 멀티 모드 섬유를 정밀하게 배치하여
이 튜브는 물 저항성 채식 화합물로 추가적으로 보호되어 섬유가
원심에 위치한 중추 철선이 케이블의 보호 역할을 합니다.
척추, 그 팽창력을 강화합니다. 이 핵 주위에, 튜브와 필러는 복잡하게 얽혀 있습니다.
탄탄하고 콤팩트 한 원형 케이블 코어. 이 코어를 PSP (폴리 에틸렌 쉐이트) 층이 덮고 있습니다.
마지막으로, 집합은 스트랜드를 포위하는 폴리에틸렌 (PE) 껍질로 완료됩니다.
이 케이블의 맞춤형 디자인은 설치에 최적의 선택이 됩니다.
자율적인 항공 지원이 필수적인 경우, 도전적인 야외 환경에서 신뢰성과 안정성을 보장합니다.
조건.
적용
이 사양은 피그 8의 자부지 케이블에 필요한 표준을 설명합니다.
공기, 도관 및 직접 매장 설비의 다양한 요구 사항.
특징
1 최적화 된 섬유 길이: 섬유 과잉 길이의 정확한 관리는 우수한 팽창 강도를 보장하고
온도 성능, 다양한 조건에서 케이블의 내구성 및 탄력성을 향상시킵니다.
2 튼튼한 튜브 보호: 고강도, 수분 분해 저항성 느슨한 튜브를
특화된 채식 화합물이 섬유를 환경으로부터 보호함으로써
요인 및 잠재적 피해.
3 방수성 설계 조치: 케이블의 방수성 을 보장 하기 위해 여러 가지 전략 이 사용 된다
중추 강도 구성 요소로 철선을 사용하는 것을 포함하여 침투, 느슨한 내부에 화합물을 채우기
튜브, 완전한 케이블 코어 충전 및 PSP의 적용
방수성까지 보장합니다.
케이블 건설 세부 사항
| 섬유의 수 | 24~144핵 | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | FRP | ||||||
| 지름 | 10.4mm | |||||||
| 정신력있는 멤버 | 소재 | 철선 | ||||||
| 지름 | 10.0mm*7 | |||||||
| 갈루스 | 소재 | PE | ||||||
| 지름 | 20.2mm*2.8mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 튜브 채우기 | 소재 | 튜브 충전 화합물 | ||||||
| 외면 장갑 | 소재 | 밸브 스틸 테이프 | ||||||
| 외면 | 소재 | PE | ||||||
| 지름 | 10.70±0.3mm | |||||||
섬유색
| 각 섬유의 수 튜브 8코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 24 코어에서 60 코어 | 5.5*10.0±0.4mm | 145 ±3 kg/km | |||||
| 72핵 | 13.1±0.3mm | 290±8kg/km | |||||
| 96코어 | 14.7±0.3mm | 330±8kg/km | |||||
| 144핵 | 17.9±0.3mm | 420±8kg/km | |||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 3000 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 7000 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 1000 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 3000 | |||||
| 운영 온도 (°C) |
-40 ~ +70 | ||||||
| 설치 온도 ((°C) |
-15 ~ +60 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
