| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYTS |

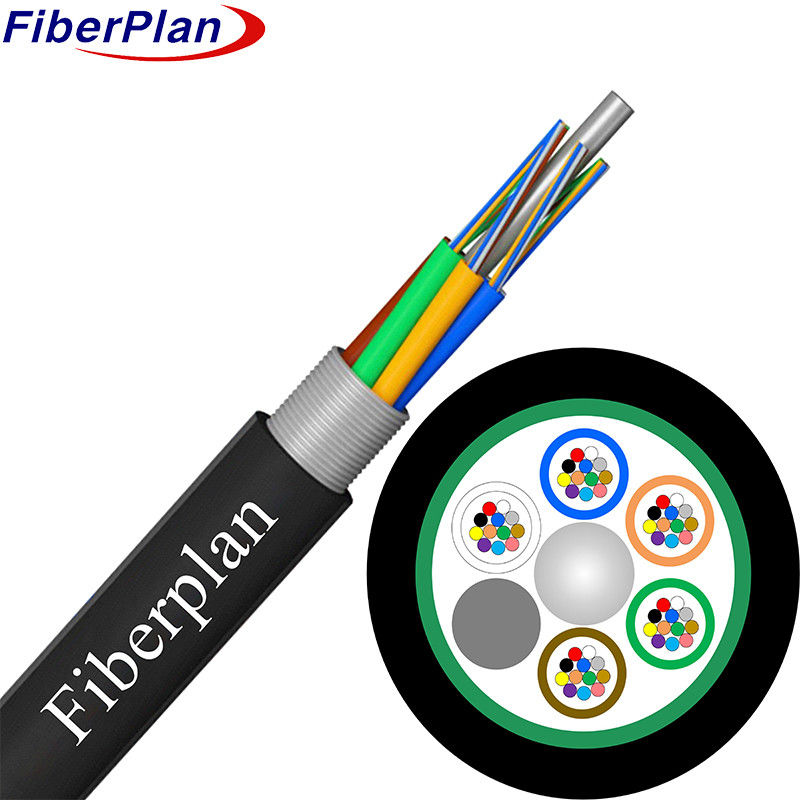

GYTS 장거리 단일 모드 및 멀티 모드 광섬유 케이블
설명
케이블은 단면과 다면 섬유를 보호합니다.
탄탄한 플라스틱으로 만들어집니다. 높은 섬유 수를 위해 폴리에틸렌으로 코팅된 철선으로 강화가 추가됩니다.
콤팩트한 코어 안에 정밀하게 배열된 튜브와 필러로
PSP 계층. 전체 코어는 PE 껍질에 의해 보호되며 최고 수준의 신뢰성과 방어
외부 요소
적용
1 야외 복원력: 야외 사용에 맞춤형, 신뢰성 높은 성능을 위해 다양한 기상 조건에서 우수한
도전적인 야외 환경에서
2 다재다능한 설치: 다양한 설비를 수용 할 수 있는 공기 또는 파이프 라인 배치에 유연성을 제공합니다.
적응할 수 있는 옵션이 있는 필요에 대해
3 통신 적응성: 장거리 전송과
지역 네트워크, 다양한 거리를 가로질러 다양한 통신 설정을 충족합니다.
특징
1 적응 가능한 성능: 다양한 온도와 기계적 스트레스에 걸쳐 일관성있는 작동,
다양한 환경에서의 반지 신뢰성
2 견고 한 건설: 수분 분해 에 저항 하는 고강성 용이 한 파이프 는 습기 상태 에서도 내구성 을 보장 한다.
3 섬유 보호: 튜브 안 에 있는 특수 화합물 들 은 그 안에 있는 섬유 를 손상 될 가능성 에서 보호 한다.
4 강도 및 유연성 균형: PE 껍질에서 분쇄 저항, 유연성 및 UV 보호를 균형 잡습니다.
외부 압력에 대한 내구성을 보장합니다.
5 방수성 설계: 철선 중앙 강도 구성원, 튜브 내부에 화합물을 채우는 등의 조치를 사용합니다.
그리고 케이블 코어, 그리고 PSP 계층, 방수성을 유지하고 습도에 저항력을 향상시킵니다.
케이블 건설 세부 사항
| 섬유의 수 | 2~144핵 | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | 철선/FRP/FRP, PE 커버 | ||||||
| 크기 | 1.5mm~2.0mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 장갑 | 소재 | 호러브제철 테이프 | ||||||
| 외면 | 소재 | PE,HDPE | ||||||
| 지름 | 90.0±0.2mm | |||||||
섬유색
|
섬유 8 코어 수 당투브 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색은 표시 된 검은 색 트레이저가 필요하지 않습니다. 대신 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 2개의 코어에서 60개의 코어 | 100.0±0.3mm | 115±3kg/km | |||||
| 72개의 코어 | 10.4±0.3mm | 120±3kg/km | |||||
| 96개의 코어 | 12.4±0.4mm | 180±5kg/km | |||||
| 144 코어 | 14.4±0.4mm | 245±5kg/km | |||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 600 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 1500 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
| 운영 온도 (°C) |
-40 ~ +70 | ||||||
| 설치 온도 ((°C) |
-20 ~ +60 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
