| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | ASU(미니 ADSS) |

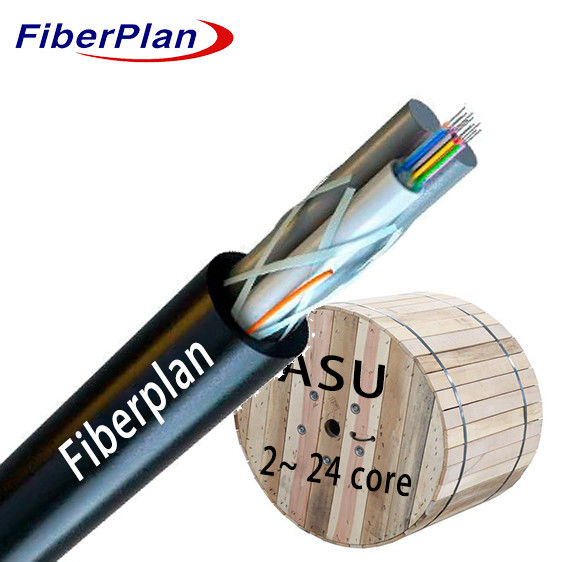

아웃도어 에어리얼 싱글 쉐어 미니 애드스 ASU 광섬유 케이블
설명
이 ASU 광섬유 케이블은 주로 FTTH 광 네트워크에서 찾는 솔루션으로 돋보인다.
G.652D형 광섬유 케이블을 탑재하고 있으며,
성능 데이터 전송을 하지만 또한 설치의 놀라운 간편성을 제공합니다.
또한 비용 효율성도 중요합니다. 설치 및 유지보수 비용이 낮아지면서
신뢰성 및 경제적 타당성 사이의 균형을 유지합니다. 구조적으로는 핵심이 아닌 SM 광섬유 케이블을 보유하고 있습니다.
또한 두 가지 특별히 제작된 구성 요소를 포함하고 있습니다.
로프의 고정 및 서스펜션을 강화하여 복잡한 네트워크 내에서 탄력성과 안정성을 증폭합니다.
오크 구성
적용
1 야외 분포 적응: 복원성과
다양한 기상 조건과 외부 요인에 대한 적합성
3 트렁크 전력 전송 호환성: 트렁크 전력 전송의 요구 사항을 처리 할 수 있습니다.
시스템, 광범위한 범위 내에서 높은 전력 전송을 관리하는 안정성과 효율성을 제안
네트워크.
4 높은 전자기 간섭 적응력: 높은 전자기 간섭이있는 장소에서 액세스 및 로컬 네트워크에 적합
전기 자기 간섭, 간섭에 대한 감수성을 최소화하고 유지 할 수있는 능력을 의미합니다.
어려운 전자기 환경에서도 안정적인 통신이 가능합니다.
특징
1 탄탄한 기계 및 온도 성능: 온도 범위와
일관성 있는 동작을 위한 기계적 스트레스 수준
2 수분해열에 저항하는 고강도 느슨 파이프: 수분해열에 저항하는 내구적인 파이프 구조,
3 습기에 취약한 환경에서도 장수성전문적인
3 섬유 보호: 전용 튜브 채우기 복합 방패 섬유, 그들의 필수적인 보호를 보장
장수성
4 분쇄 저항 및 유연성: 유연성으로 압력에 대한 균형 잡힌 강도, 다재다능한 설치에 이상적입니다.
5 느슨 한 튜브 충전 화합물: 느슨 한 튜브의 보호 특성을 향상 시키며 케이블을
환경적 요인
100% 케이블 코어 충전: 케이블 코어의 완전한 충전
다양한 외부 요소에 대항하여 장기적으로
케이블 건설 세부 사항
| 섬유의 수 | 2-12코어 | |||||||
| 습기 장벽 | 물 차단 테이프 | |||||||
| 용체 튜브 및 필러 요소 | 소재 | PBT | ||||||
| 지름 | 2.2mmF±00.1mm | |||||||
| 중앙 강도 구성원 | 소재 | FRP | ||||||
| 크기 | 20.0mm±00.2mm | |||||||
| 스판 | 50m~150m | |||||||
| 전체 케이블 지름 | 80.0mm±0.5mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 외면 | 소재 | PE | ||||||
| 지름 | 1.8±0.2mm | |||||||
| 케이블 무게 km | 60kg/km | |||||||
섬유색
|
섬유의 수 튜브당 12개의 코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색에는 표시 된 검은 색 트레이저가 필요하지 않으며 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 부문 | 설명 | ||||||
| 설치 온도 ((°C) | -15 ~ +60 | ||||||
| 작동 온도 (°C) | -40 ~ +70 | ||||||
| 굽기 반지름 (min) mm | 장기적 | 10D | |||||
| 단기 | 20D | ||||||
| 허용된 팽창 강도 (N) | 장기적 | 600 | |||||
| 단기 | 1500 | ||||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 단기 | 1000 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.3 | 9.2±0.3 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.5 | 10.4±0.5 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
