| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | 광고 |
외부 사용 하 여 ADSS 케이블 과 수분 분해 내성 느슨 파이프 및 FRP 강도 구성원
설명
고 모듈 플라스틱 튜브가 섬유를 담고 있으며, 물 저항성 화합물로 채워집니다.
이것은, 추가적인 보호를 위해 케블러가 있습니다.
케블러 가와 느슨한 튜브 사이의 구조입니다. 마지막으로 전체 구성은 견고한 폴리테이트 가재에
외부 요소에 대한 방어용 헬렌 (PE) 껍질
적용
그 사양은 단일 자켓 ADSS (All-Dielectric Self-Supporting) 케이블에 대한 기본 기준을 설명합니다.
공기 또는 도관 설비용으로 설계된
특징
1 뛰어난 기계적 내구성 및 극한 온도 견딜 수 있는 능력
2 수분화에 저항하는 고강도 느슨한 튜브
3 필수 섬유 보호 를 위한 튜브 안의 특수 화합물.
4 균형 잡힌 분쇄 저항과 유연성
5 이중 강화 FRP 및 아라미드 가닥으로 팽창 강도를 높입니다.
6 사용자 편의성 을 위해 설계 되어 있으며, 콤팩트 하고 가벼운 디자인 으로 설치 가 용이 합니다.

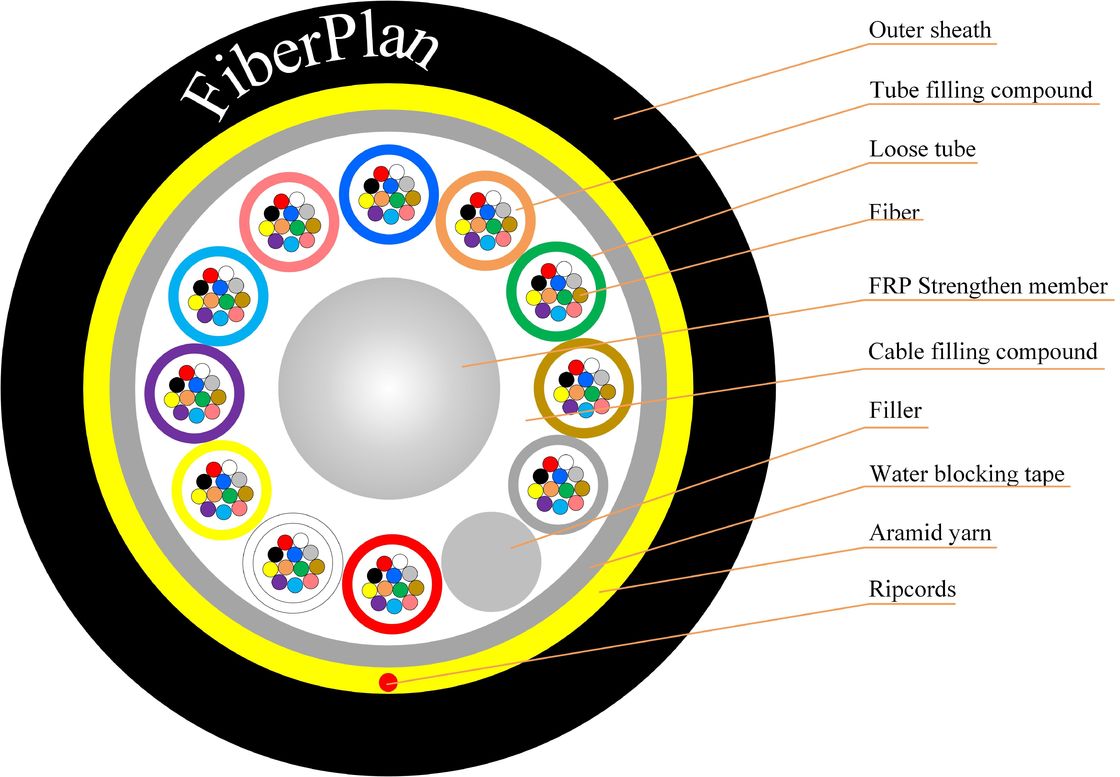

케이블 건설 세부 사항
| 섬유의 수 | 2-144코어 | |||||||
| 습기 장벽 | 물 차단 테이프 | |||||||
| 용체 튜브 및 필러 요소 | 소재 | PBT | ||||||
| 지름 | 2.2mmF±00.1mm | |||||||
| 중앙 강도 구성원 | 소재 | FRP | ||||||
| 크기 | 20.0mm±00.1mm | |||||||
| 직물 | 듀폰 켈버 직물 (6개) | |||||||
| 스판 | 50m~150m | |||||||
| 전체 케이블 지름 | 150.0mm±00.3mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 케이블 무게 km | 95kg/km | |||||||
| 외면 | 소재 | PE | ||||||
| 지름 | 1.8±0.1mm | |||||||
| 케이블 무게 km | 95kg/km | |||||||
섬유색
|
섬유의 수 튜브당 12개의 코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색에는 표시 된 검은 색 트레이저가 필요하지 않으며 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 부문 | 설명 | ||||||
| 설치 온도 ((°C) | -15 ~ +60 | ||||||
| 작동 온도 (°C) | -40 ~ +70 | ||||||
| 굽기 반지름 (min) mm | 장기적 | 10D | |||||
| 단기 | 20D | ||||||
| 허용된 팽창 강도 (N) | 장기적 | 600 | |||||
| 단기 | 1500 | ||||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 단기 | 1000 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 수학적 개도 (NA) | - 젠장 | - 젠장 | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±0.8 | 62.5±2.3 | 50±0.8 | |||
| 장장 직경 | 음 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
