| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYFTA53 |

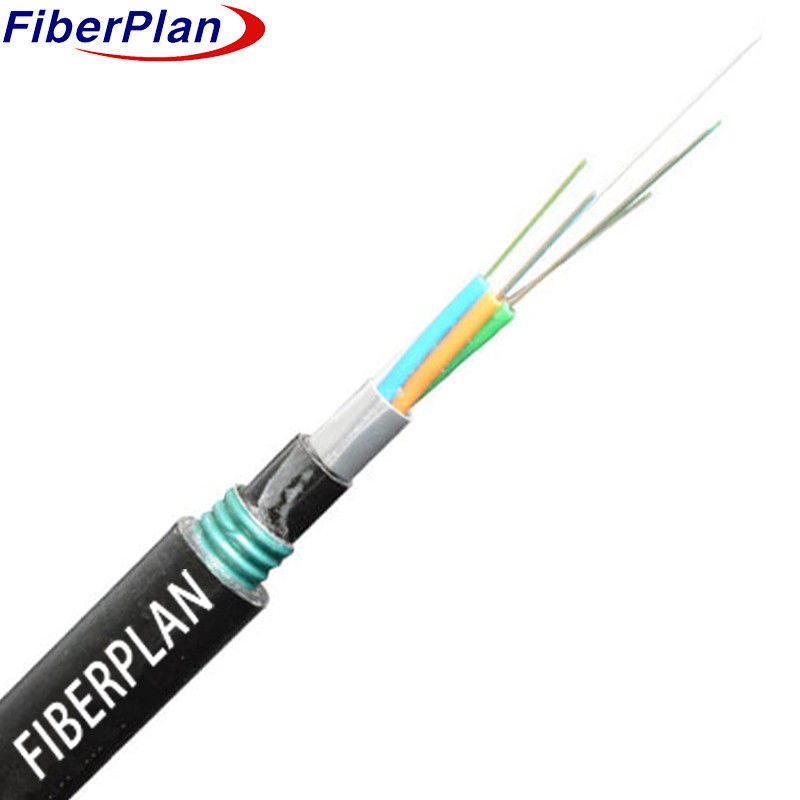

12C SM MM G652D 직접 매장 야외 멀티모드 광섬유 케이블 GYFTA53
설명
이 광섬유 케이블은 250μm 섬유를 높은 모드에서 수용하기 위해 고강도, 느슨한 튜브 디자인을 사용합니다.
이 튜브는 방수 화합물로 채워져 있으며 비금속 FRP 스트림에 둘러싸여 있습니다.
이 핵을 둘러싸고, 튜브와 필러는 컴팩트한 케이블 구조를 형성합니다.
물 이 들어가지 않도록 하기 위해, 케이블 에 알루미늄 폴리 에틸렌 라미네이트 (APL) 를 부착 한다
다음에는 얇은 PE 내부 껍질이 추가되며,
시일 강도 케이블의 마지막 층은 습도 저항을 위해 길쭉하게 적용 된 PSP를 포함하고 있습니다.
전체적인 보호를 위해 PE 외곽 껍질에 가려져 있습니다.
적용
1 직접 매장 설비를 포함하여 야외 사용에 이상적입니다.
2 트렁크 전력 전송 시스템에 적합합니다.
3 높은 전자기 간섭 영역의 액세스 및 로컬 네트워크에 설계되었습니다.
특징
1 다양한 조건에서 신뢰성을 보장하는 강력한 기계 및 온도 성능
2 특수한 튜브 채식 화합물 이 섬유 를 결정적 으로 보호 한다.
3 다재다능한 설치를 위해 유연성을 가진 분쇄 저항을 균형 잡습니다.
4 PSP 사용은 배선 내구성을 향상시켜 습도에 대한 저항을 강화합니다.
구조 세부 사항
| 섬유 NO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 튜브 수 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 각 튜브 당 섬유 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 필러 스탠드 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 용이한 튜브 지름 (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 내면 껍질 지름 (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| 외부 지름 (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| 외 지름의 두께 (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 필러 막대기 | 소재 | PP | 색상 | 검은색 | |||
| 튜브 채우기 | 소재 | 충전 화합물 | |||||
| 중앙 강도 구성원 | 소재 | FRP | 직경 | 20.0mm | |||
| 물 차단 시스템 | 소재 | 물 차단 테이프 / 채용 젤 | |||||
| 리프 코드 | Qty | 2개 | 색상 | 흰색 | |||
| 안쪽 껍질 | 소재 | PE | 색상 | 검은색 | |||
| 갑옷 | 소재 | 호러브제철 테이프 | |||||
| 외면 | 소재 | PE | 색상 | 검은색 | |||
기계 및 환경 성능
| 당기력 | 장기 (N) | 1000N | |||||
| 단기 (N) | 3000N | ||||||
| 분쇄 부하 | 장기적 | 3000N/100mm | |||||
| 단기 | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 | 20D | |||||
| 정적 | 10D | ||||||
| 설치 온도 | -10°C+60°C | ||||||
| 저장 온도 | -40°C+70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.3 | 125±0.3 | 125±0.3 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±3 | 242±3 | 242±3 | |||
