이중 껍질 케블러 가닥 강화 ADSS 광섬유 케이블
설명

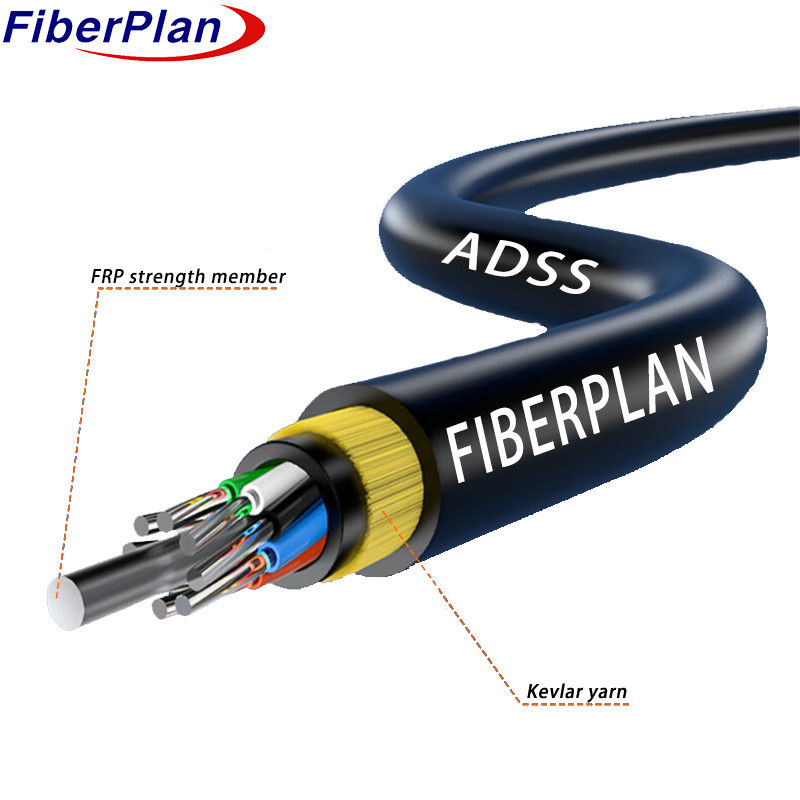

ADSS (All-Dielectric-Self-Supporting) 케이블은 느슨한 튜브 스트랜딩으로 구성됩니다.
물에 내성이 있는 화합물로 채워진 모듈스 플라스틱 튜브입니다. 이 튜브는 필러와 함께
FRP (섬유 강화 플라스틱) 으로 만든 비금속 중앙 강도 구성 요소를 둘러싸고 콤팩트한
원형 케이블 코어. 코어는 채우기 화합물로 채워지고 얇은 폴리에틸렌 (PE) 내부로 덮여 있습니다.
후속으로, 안쪽 껍질 위에 아라미드 가닥으로 된 가닥 층이 적용되어 강화됩니다.
마지막으로, 케이블은 폴리에틸렌 (PE) 또는 항 추적 (AT) 외부 껍질로 완료됩니다.
적용
1 ADSS 케이블 설계는 상공 전력 선의 실시간 조건을 고려합니다.
2 PE 외부 껍질은 110kV 이하의 전력 선에 사용되지만 AT 외부 껍질은 110kV 및
위쪽에서
3 아라미드 양 및 스트랜딩 프로세스의 특정 설계는 다양한 스펜 요구 사항을 효과적으로 충족시킵니다.
특징
1 전원을 끄지 않고 설치할 수 있습니다.
2 가볍고 지름도 작아서 얼음, 바람, 탑 및 뒷지대 로드 등의 부담을 줄입니다.
3 30 년 동안 사용 할 수 있도록 설계 되었습니다.
4 강한 팽창 강도와 안정적인 성능을 위해 온도 저항성을 보여줍니다.
케이블 건설 세부 사항
| 섬유의 수 | 24-144 코어 | |||||||
| 로프 채우기 | 20.0mm | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | PE로 된 FRP/FRP | ||||||
| 크기 | 20.1mm | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 필러 | PP 파이프/ PVC 파이프 | |||||||
| 안쪽 껍질 | 소재 | PE | ||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2mm (외부/내부) | |||||||
| 외면 | 소재 | PE/HDPE | ||||||
| 지름 | 11±0.2mm | |||||||
섬유색
|
섬유수 8 튜브당 핵 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색은 표시 된 검은 색 트레이저가 필요하지 않습니다. 대신 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 2핵에서 60핵 | 12±0.2mm | 140±3kg/km | |||||
| 72코어 | 13±0.2mm | 190±3kg/km | |||||
| 96코어 | 14.5±0.2mm | 220±3kg/km | |||||
| 144코어 | 16.5±0.2mm | 240±3kg/km | |||||
| 일일 최대 작업 전압 | 88kN | ||||||
| 최대. 허용되는 작동 긴장 | 32.7KN | ||||||
| 유연성 모듈 | 37KN/mm2 | ||||||
| 굽기 반지름 (min) | 운영 | 240mm | |||||
| 설치 | 390mm | ||||||
| 추가 부하 | 부하 0.5% ~ 0.7% | ||||||
| 얼음 | 5mm | ||||||
| 바람의 속도 | 35m/s | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
