| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYFXTY |

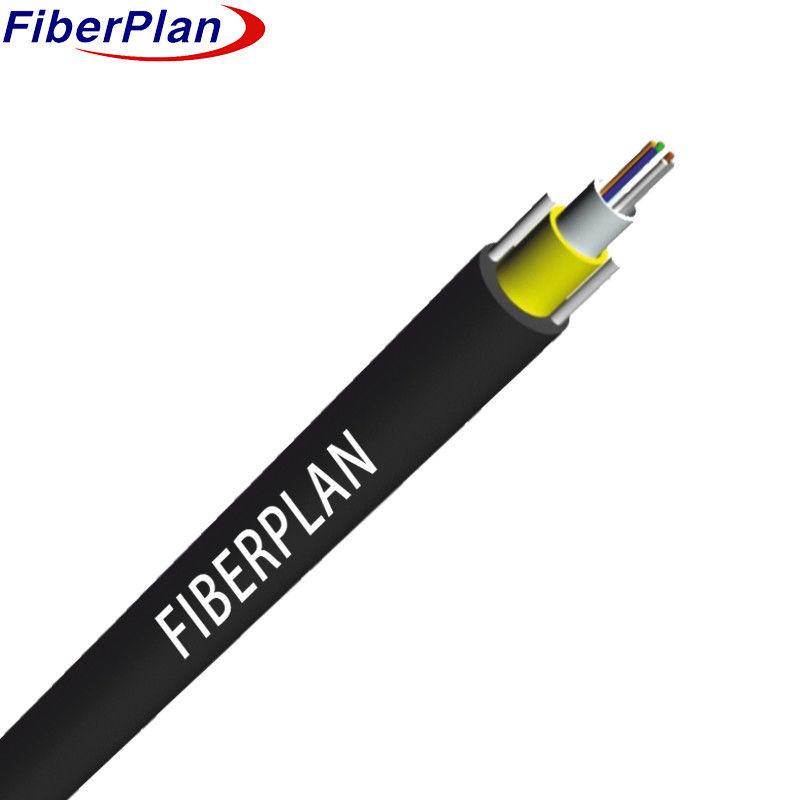

유니튜브 광섬유 케이블 FRP 2 ~ 24F로 강화
설명
보호 장치 는 내구성 있고 고강성 있는 플라스틱 으로 만든 유연 한 파이프 안 에 섬유 를 보관 합니다.
이 튜브는 물 침투에 저항하는 특수한 화합물로 채워져 있습니다.
더 나아가, 튜브는 방수 재료의 층으로 덮여 있습니다. 추가로, 두 평행 섬유 강화
플라스틱 (FRP) 요소는 추가 구조적 지원을 위해 집합의 양쪽에 배치됩니다.
그 다음 전체 보호를 위해 탄탄한 폴리에틸렌 (PE) 외부 껍질로 마무리됩니다.
적용
이 사양은 중앙 느슨 파이프 외관 케이블에 대한 일반 요구사항을 다루고 있습니다.
특징
· 좋은 기계 및 온도 성능
· 수분화에 저항하는 고강도 느슨한 튜브.
· 특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
· 분쇄 저항과 유연성
· FRP는 견고함을 보장합니다.
· 작은 지름, 가벼운 무게 및 편리한 설치
구조 세부 사항
| 섬유수 | 2F-24F | ||||||
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 직경 | 2.6±0.1mm | 두께 | 0.5±0.05mm | ||||
| 힘의 일원 | 소재 | FRP | 직경 | Φ1.0mm | |||
| 외면 | 소재 | MDPE/HDPE | 색상 | 검은색 | |||
| 직경 | 7.1±0.5mm | 두께 | 20.0±0.2mm | ||||
기계 및 환경 성능
| 당기력 | 장기 (N) | 400N | |||||
| 단기 (N) | 800N | ||||||
| 분쇄 부하 | 장기적 | 300N/100mm | |||||
| 단기 | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 | 20D | |||||
| 정적 | 10D | ||||||
| 설치 온도 | -10°C+60°C | ||||||
| 저장 온도 | -40°C+70°C | ||||||
섬유 성능
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.2 | 125±0.2 | 125±0.2 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±6 | 242±6 | 242±6 | |||
