| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYXTC8Y |

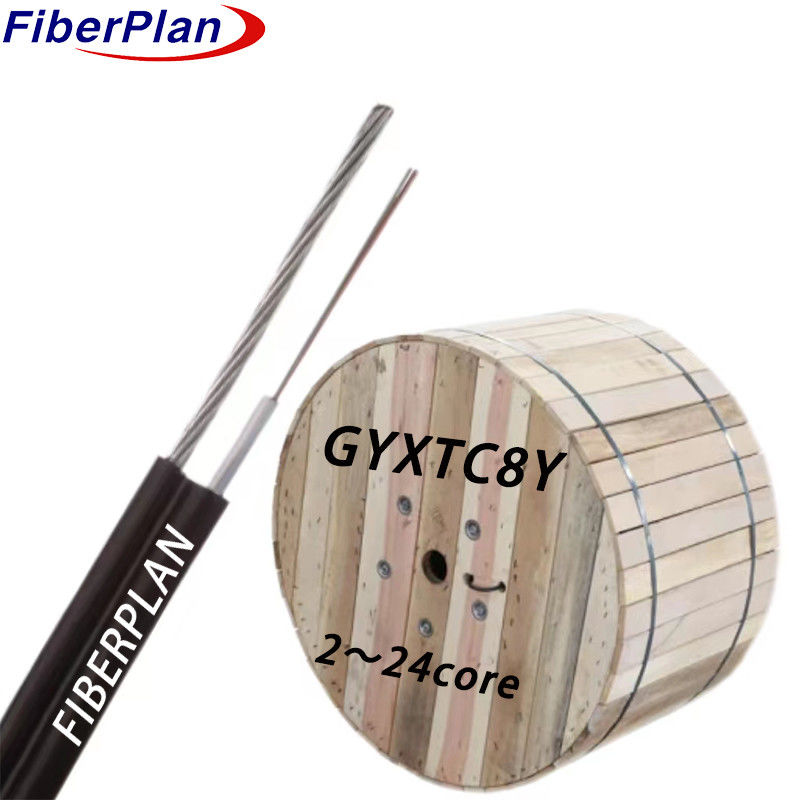

GYXTC8Y 중앙 용이 튜브 설계의 공기 광섬유 케이블
설명
이 케이블은 고모듈의 플라스틱 유체 튜브 안에 들어있는 섬유를 포함하고 있으며,
부착 전선과 함께, 이 조립체는 PE 껍질 안에 둘러싸여 있으며, 8 도형 구조를 형성합니다.
적용
1 내구성을 보장하는 야외용으로 설계되었습니다.
2 공기 및 파이프 라인 설치 방법과 호환됩니다.
3 장거리 및 로컬 네트워크 통신에 이상적입니다.
특징
1 검증된 느슨 튜브 디자인으로 성능이 입증되었습니다.
2 비금속 강도는 예외적인 반전자기 능력을 보장합니다.
3 뛰어난 기계적, 환경적 탄력성
4 탁월한 유연성과 굽기 성능을 제공합니다.
5 가벼운 무게와 작은 외부 지름, 쉽게 설치.
케이블 건설 세부 사항
| 섬유수 | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| 풀 튜브 | 소재 | PBT | 직경 | 20.8mm | |||
| 튜브 채우기 | 마티알 | 충전 화합물 | |||||
| 물 차단 시스템 | 소재 | 물 차단 테이프 / 채용 젤 | |||||
| 정신력있는 멤버 | 마티알 | 철선 | 크기 | 10.4mm | |||
| 갈루스 | 마티알 | PE | 크기 (h*w) |
1.5mm*1.0mm | |||
| 외장 | 소재 | PE | 색상 | 검은색 | |||
| 직경 | 3.8*6.5-12 (±0.5) mm |
두께 | 1.6±0.05mm | ||||
케이블 기계 및 환경 특성
| 당기력 | 장기적 | 600N | |||||
| 단기 | 1500N | ||||||
| 분쇄 부하 | 장기적 | 300N/100mm | |||||
| 단기 | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 | 20D | |||||
| 정적 | 10D | ||||||
| 설치 온도 | -10°C+60°C | ||||||
| 저장 온도 | -40°C+70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.3 | 125±0.5 | 125±0.3 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±6 | 242±6 | 242±6 | |||
