| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYFTA53 |
항 설치류 장갑 야외 복복 GYFTA53
설명

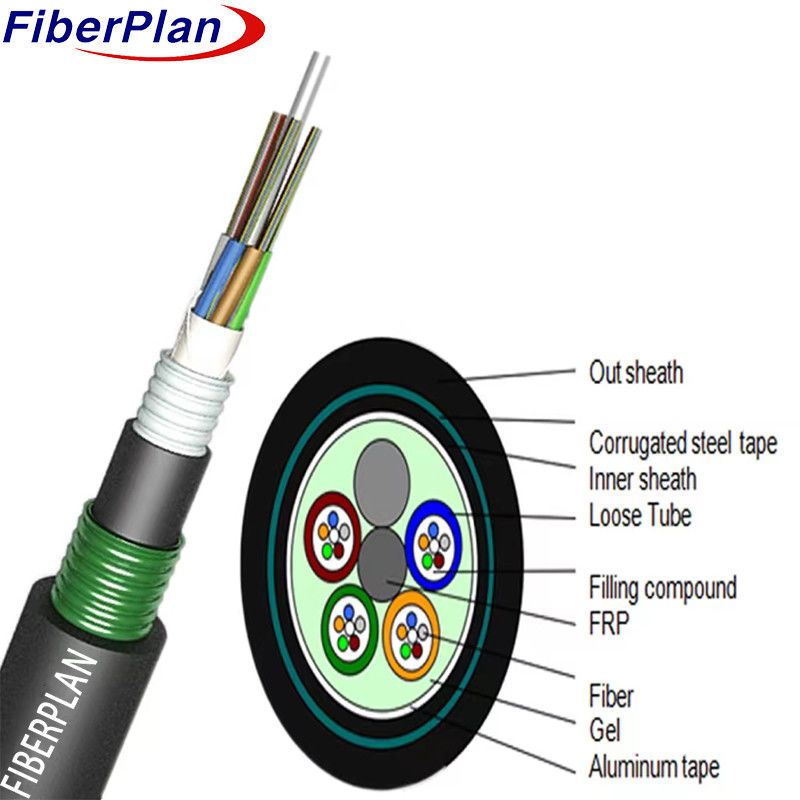

케이블 구조는 250μm 섬유를 고 모듈 플라스틱으로 만든 느슨한 튜브에 배치하여
물 내성 화합물. 비금속 강도 구성 요소 (FRP) 는 핵에 위치하고, 튜브
알루미늄 폴리에틸렌 라미네이트 (APL)
물의 침입으로부터 보호합니다. 그 다음 케이블 코어는 얇은 PE 내부 껍질로 덮여 있으며 PSP는
마지막으로 케이블은 전체 보호를 위해 PE 외부 껍질로 완료됩니다.
적용
* 야외 유통 및 직접 매장용으로 채택되어 야외 환경에서 설치하기에 적합합니다.
* 트렁크 전력 전송 시스템에 채택되어 효율적인 장거리 전력 공급에 적합합니다.
전송.
* 높은 전자기 간섭 장소에서 액세스 네트워크 및 로컬 네트워크에서 사용되며 신뢰할 수있는
전자기 환경에서의 연결성
특징
* 다양한 조건에서 안정적인 작동을 보장하는 좋은 기계 및 온도 성능.
* 특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장하여 내구성을 향상시킵니다.
* 압축 저항과 유연성, 케이블을 외부 압력과
다양한 설치 시나리오에 적응합니다.
* PSP (폴리 에틸렌 라미네이트) 는 배선을 물으로부터 보호함으로써 습도에 대한 능력을 향상시킵니다.
성능 무결성을 유지하기 위해
구조 세부 사항
| 섬유 NO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 튜브 수 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 각 튜브 당 섬유 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 필러 스탠드 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 용이한 튜브 지름 (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 내면 껍질 지름 (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| 외부 지름 (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| 외 지름의 두께 (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 필러 막대기 | 소재 | PP | 색상 | 검은색 | |||
| 튜브 채우기 | 소재 | 충전 화합물 | |||||
| 중앙 강도 구성원 | 소재 | FRP | 직경 | 20.0mm | |||
| 물 차단 시스템 | 소재 | 물 차단 테이프 / 채용 젤 | |||||
| 리프 코드 | Qty | 2개 | 색상 | 흰색 | |||
| 안쪽 껍질 | 소재 | PE | 색상 | 검은색 | |||
| 갑옷 | 소재 | 호러브제철 테이프 | |||||
| 외면 | 소재 | PE | 색상 | 검은색 | |||
기계 및 환경 성능
| 당기력 | 장기 (N) | 1000N | |||||
| 단기 (N) | 3000N | ||||||
| 분쇄 부하 | 장기적 | 3000N/100mm | |||||
| 단기 | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 | 20D | |||||
| 정적 | 10D | ||||||
| 설치 온도 | -10°C+60°C | ||||||
| 저장 온도 | -40°C+70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.3 | 125±0.3 | 125±0.3 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±3 | 242±3 | 242±3 | |||
