이중 껍질 케블러 가닥 강화 된 ADSS 광섬유 케이블 야외

이중 껍질 케블러 가닥 강화 ADSS 광섬유 케이블

설명

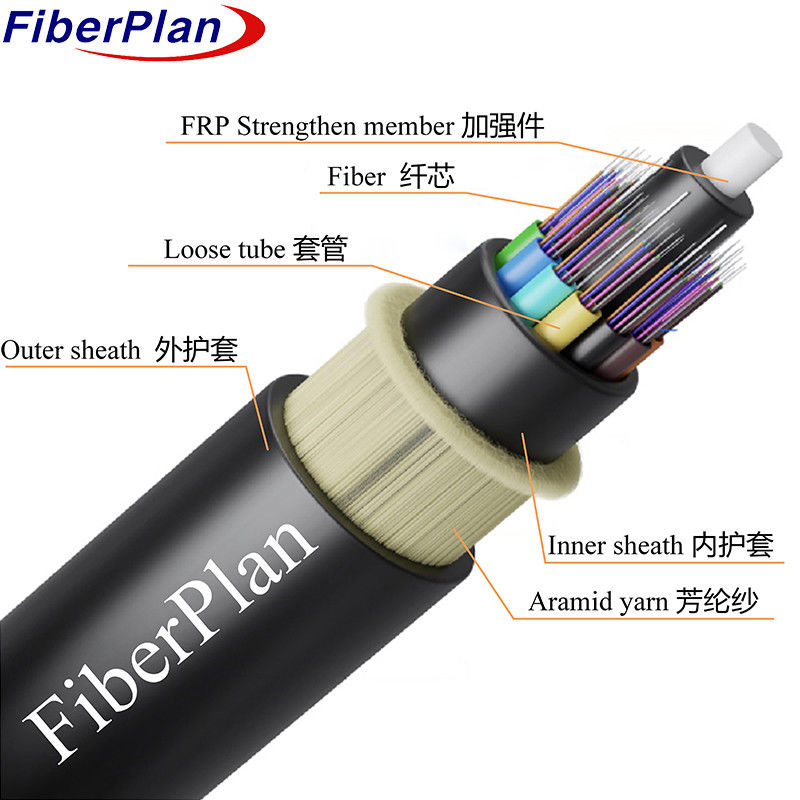

ADSS (All-Dielectric Self-Supporting) 케이블은 느슨한 튜브 스트랜딩 구조로 설계되었습니다.

섬유는 높은 모듈의 플라스틱 튜브에 안전하게 장착되어 있으며, 물에 저항하는 화합물로 채워집니다.

수분으로부터 보호하기 위해서입니다. 이 튜브와 함께 필러들은 중앙 강도

비금속 FRP (섬유 강화 플라스틱) 으로 만든 구성 요소로, 콤팩트하고 원형적인 케이블 코어를 형성합니다.

추가 로 보호 를 강화 하기 위해, 핵 은 채우기 화합물 으로 채워지고 얇은 폴리에틸렌 에 포착 됩니다

(PE) 내부 껍질. 추가 강화 를 위해 이 내부 껍질 위 에 아라미드 가닥 의 겹이 된 층 이 적용 됩니다.

마지막으로, 케이블은 외부 껍질로 마무리됩니다. 표준용으로 폴리에틸렌 (PE) 일 수 있습니다.

높은 전기 스트레스가있는 환경에 대한 응용 프로그램 또는 추적 방지 (AT).이 구조는

ADSS 케이블은 고도로 내구성이 있고, 습기에 저항하며, 다양한 환경 조건에 견딜 수 있습니다.

이는 공기 및 지하 설비에 적합합니다.

적용

1ADSS 케이블 디자인은 최적의 수송을 보장하는 상공 전력 라인의 실시간 조건을 고려합니다.

이러한 환경에서의 성능과 내구성

2PE 외부 껍질은 110kV 이하의 전력 선에 사용되며, AT (반 추적) 외부 껍질은 사용됩니다.

110kV 이상에서 작동하는 전력 선에 대한 강화된 보호.

3아라미드 가닥의 양과 스트랜딩 프로세스를 포함한 특정 디자인은

케이블이 다른 설비에서 안정적으로 작동하는지 확인하는

시나리오.

특징

1전력 차단 없이 설치가 가능하며 최소한의 서비스 장애를 보장합니다.

2가벼운 무게와 작은 지름은 얼음, 바람, 타워, 그리고 뒷바닥 로드로부터 스트레스를 줄이고,

케이블의 내구성과 성능

330 년의 수명으로 설계되어 장기적인 신뢰성과 비용 효율성을 제공합니다.

4강한 팽창 강도와 온도 내성이, 다양한 환경에서 신뢰성 있는 성능을 보장

환경 조건

케이블 건설 세부 사항

섬유색

케이블 기계적 특성

섬유 특성
