| Place of Origin | China |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| Model Number | GYTA53 |

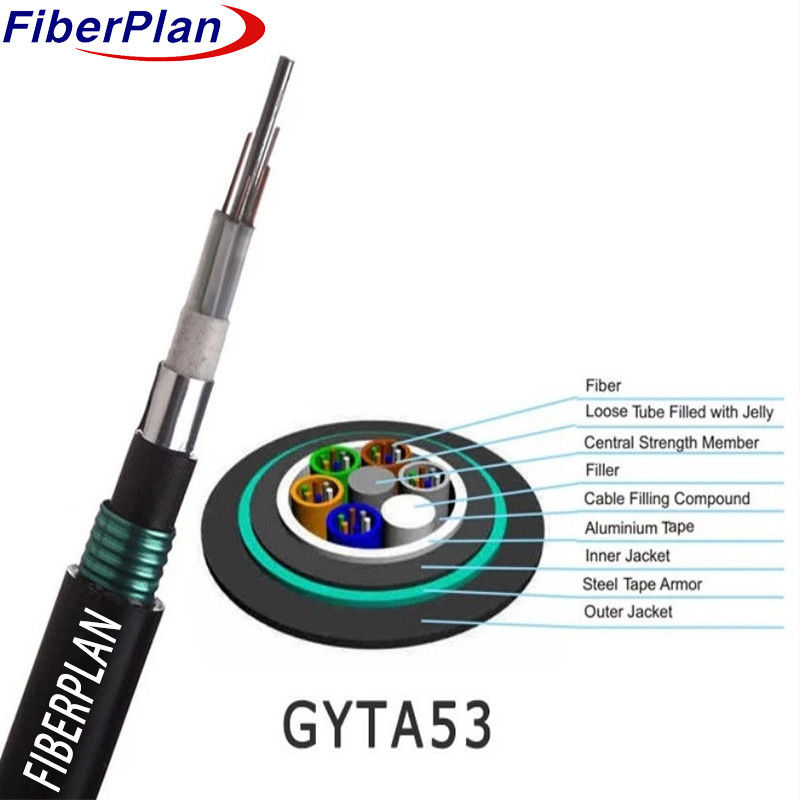

이중 장갑 이중 껍질 나선 외관 광 케이블 GYTA53
설명
케이블 구조는 고 모듈의 플라스틱 느슨 파이프에
방수성 화합물. 강철 와이어, 때로는 고섬유를 위해 폴리에틸렌으로 덮여
셀 케이블, 핵심에 금속 강도 구성원 역할을 합니다. 튜브와 필러는 스트랜딩
이 강도 구성원 주위에 콤팩트, 원형 케이블 코어를 형성합니다. 이 코어는
물의 침투를 방지하기 위한 화합물, 그 다음 얇은 PE 내부 껍질.
PSP층을 길쭉하게 부착하고 PE 외곽 껍질로 완장한
적용
* 야외 유통 적응:이 케이블은 야외 사용에 특별히 설계되었습니다
야외 유통에서 안정적인 성능을 보장하여 환경적 도전에 견딜 수 있습니다.
시나리오.
*다변성 설치 옵션:공중 배치를 포함한 다양한 설치 방법에 적합합니다.
유관 설치 및 직접 매장, 인프라 계획의 유연성을 제공합니다.
*장거리 및 지역 네트워크 통신에 이상적입니다: 요구 사항을 충족하도록 조정되었습니다
장거리 통신과 로컬 영역 네트워크 설정, 효과적인 및
다양한 거리에 효율적인 데이터 전송
특징
*건강한 기계 및 온도 성능:다양한 조건에서 신뢰할 수있는 성능을 보장합니다.
기계적 스트레스와 온도 조건
*수분해에 저항하는 고강도 느슨 튜브:고강도 특성을 가진 느슨 튜브
수분분해에 내성이 있어 케이블의 내구성이 길어집니다.
*섬유 보호를 위한 특수 파이브 채용 화합물:
광섬유를 필수적으로 보호할 수 있는 튜브입니다.
*크러시 저항과 유연성:유연성을 유지하면서 쇄격력에 저항하도록 설계되었습니다.
다양하게 설치할 수 있도록
*물 밀폐 설계 조치:
-중심 강도 구성원:강도 구성원 역할을 하는 철선.
-케이블 코어 충전: 100% 충전 화합물로 케이블 코어 충전
무결함
-APL 습기 장벽: 알루미늄 폴리에틸렌 라미네이트 (APL) 는 습기 장벽으로 작용합니다.
-PSP 습도 방지: 폴리에틸렌 (PSP) 의 길쭉한 적용은 습도를 향상시킵니다.
검증.
-물 차단 물질:물 차단 물질을 포함하여
물의 침입
케이블 건설 세부 사항
| 섬유의 수 | 12-144 코어 | |||||||
| 로프 채우기 | 4-0 | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | 철선/FRP | ||||||
| 크기 | 10.3mm | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 안쪽 껍질 | 소재 | PE/HDPE | ||||||
| 지름 | 20.0mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 안쪽 갑옷 | 소재 | 알루미늄 테이프 | ||||||
| 외면 장갑 | 소재 | 호러브제철 테이프 | ||||||
| 외면 | 소재 | PE/HDPE | ||||||
| 지름 | 1.7±0.1mm | |||||||
섬유색
| 섬유의 수8개의 코어튜브당 | 1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색은 표시 된 검은 색 트레이저가 필요하지 않습니다. 대신 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 24 코어에서 42 코어 | 140.0±0.4mm | 150±4kg/km | |||||
| 48코어 | 140.0±0.4mm | 200±4kg/km | |||||
| 60코어 | 140.0±0.4mm | 205±4kg/km | |||||
| 72핵 | 15.5±0.4mm | 210±4kg/km | |||||
| 96코어 | 17.1±0.4mm | 270±4kg/km | |||||
| 144핵 | 20.3±0.4mm | 310±4kg/km | |||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 굽기 반지름 (min) | 단기 | 20D | |||||
| 허용되는 팽창 강도 (min) | 장기적 | 3000 | |||||
| 허용되는 팽창 강도 (min) | 단기 | 4000 | |||||
| 허용되는 분쇄 부하 (N/100mm) | 장기적 | 1000 | |||||
| 허용되는 분쇄 부하 (N/100mm) | 단기 | 3000 | |||||
| 작동 온도 (°C) | -40 ~ +70 | ||||||
| 설치 온도 ((°C) | -15 ~ +60 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2±0.4 | 90.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4±0.8 | 100.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 620.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
