| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate ; CE ; ROSH |
| 모델 번호 | GYXTW |

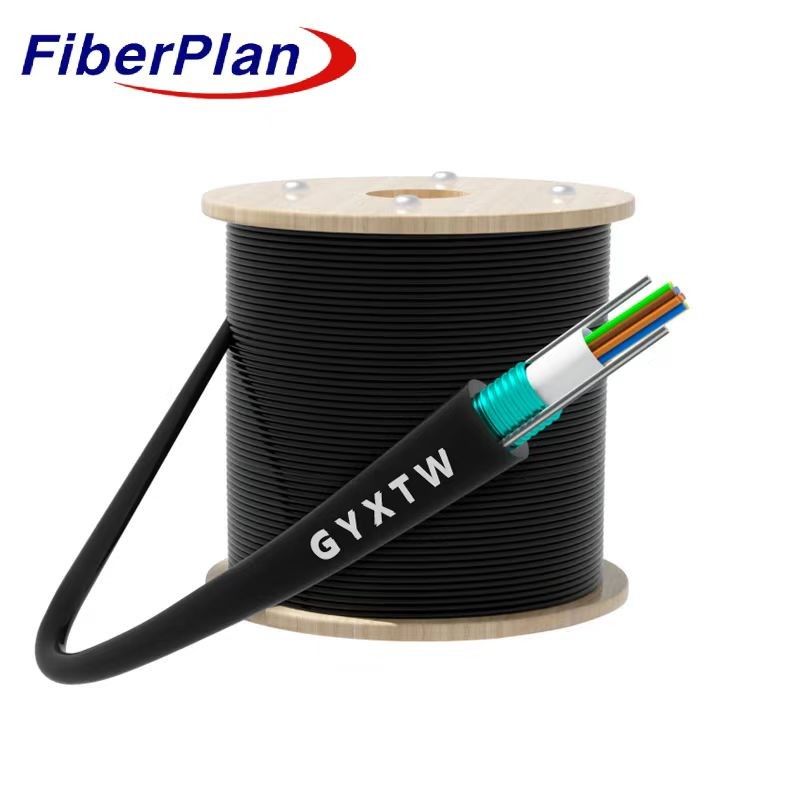

옥외 장갑 단일 모드 GYXTW G652D 옥외 단일 모드 광섬유 케이블
설명
이 케이블은 섬유를 장착하는 고모듈 플라스틱 튜브를 사용하며, 물 저항성 화합물로 강화되었습니다.
물 차단 물질로 봉인 된 류류 스틸 테이프는 콤팩트하고 방수적인 구성을 만듭니다.
평행 철선 은 테이프 를 따라 추가 강화 를 제공한다. 마지막으로 보호 폴리 에틸렌 (PE) 는
건강은 전체적인 환경 회복력을 보장합니다.
적용
이 사양은 공기용으로 설계된 중앙 느슨 파이프 외관 케이블에 대한 기본 전제 사항을 설명합니다.
또는 도관 설치.
특징
1 온도 저항성 건설: 다양한 환경 온도에서 일관된 성능을 보장합니다.
강력한 기계적 탄력성을 가진
2 섬유 보호: 수분 분해 저항성, 고강성 느슨한 튜브 를 통해 섬유 를 보호 하는 중요한 보호 장치
그리고 특수 채식 화합물.
3 결합 된 강도 및 유연성: 두 개의 병렬 철선으로 강화되어 분쇄 사이의 균형을 제공합니다.
내성과 유연성을 높여 장기적인 신뢰성을 위해 튼튼함을 강화합니다.
4 노력 없이 설치: 간소하고 가벼운 디자인으로 설계되어
다양한 응용 프로그램, 사용자 친화적인 배포를 보장합니다.
케이블 건설 세부 사항
| 섬유의 수 | 0~24코어 | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 튜브 채우기 | 튜브 채식 화합물 | |||||||
| 철선 | 크기 | 00.8mm | ||||||
| 번호 | 2 | |||||||
| 외면 | 소재 | PE,HDPE,LDPE | ||||||
| 지름 | 7±0.3mm | |||||||
섬유색
|
섬유수 8 튜브당 핵 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색에는 표시 된 검은 색 트레이저가 필요하지 않으며 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 1~24 | 80.0mm±00.3mm | 65kg/km±10kg | |||||
| 온도 범위 | -40 ~ +70 | ----- | |||||
| 굽기 반지름 (mm) | 장기적 | 10D | |||||
| 미인 굽기 반지름 (mm) |
단기 | 20D | |||||
| 허용되는 분 팽창 강도 (N) |
장기적 | 1200 | |||||
| 허용되는 분 팽창 강도 (N) |
단기 | 1500 | |||||
| 운영 온도 (°C) |
-40 ~ +70 | ||||||
| 설치 온도 (°C) |
-20 ~ +60 | ||||||
| 저장 온도 (°C) | -40 ~ +70 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| 장장 직경 | 음 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
