플래트 트윈 듀플렉스 싱글 멀티 모드 장갑 실내 광케이블 GJFJBV
  • 플래트 트윈 듀플렉스 싱글 멀티 모드 장갑 실내 광케이블 GJFJBV
  • 플래트 트윈 듀플렉스 싱글 멀티 모드 장갑 실내 광케이블 GJFJBV

플래트 트윈 듀플렉스 싱글 멀티 모드 장갑 실내 광케이블 GJFJBV

원래 장소 중국
브랜드 이름 Fiberplan
인증 ISO 9001; TÜV certificate
모델 번호 GJFJBV 이중 케이블
제품 상세정보
케이블 유형:
이중 통신
섬유 직경:
9/125μm(단일 모드), 50/125μm 또는 62.5/125μm(다중 모드)
재킷 색:
노란색
섬유의 수:
2
굽힘 반경:
10x 케이블 직경
저장 온도:
+70' C에 대한 -40' C
타이트한 버퍼 직경:
0.9 밀리미터
삽입 손실:
<0>
재킷 소재:
PVC
팽창 강도:
100N
사고 방식:
1310/1550nm
하이 라이트:

단일 멀티 모드 듀플렉스 케이블

,

듀플렉스 케이블 장갑

,

GJFJBV 실내 광섬유 케이블

지불과 운송 용어
최소 주문 수량
1 킬로미터
가격
Negotiation
포장 세부 사항
나무로 된 드럼
배달 시간
5~8 작업 일수
지불 조건
L/C (신용장), L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력
한 달에 5000km
제품 설명
플래트 트윈 듀플렉스 싱글 멀티 모드 장갑 실내 광케이블 (GJFJBV)

설명
이 장갑 플랫 트윈 듀플렉스 실내 케이블은 900μm 또는 600μm 화염 retardant 긴 버퍼 섬유를 사용
광통신 매체, 단단한 버퍼 섬유는 철선과 아라미드 가닥의 층으로 강화됩니다.
강도 구성원 단위로 봉사합니다. 이 조립은 다음 PVC 또는 LSZH 물질의 층으로 추출되어 작용합니다.
내부 자켓으로. 케이블은 평평한 PVC 또는 LSZH 자켓의 층으로 마무리됩니다.
낮은 연소, 할로겐 0과 불 retardant 성질.

적용
  1. 1 실내 유통: 실내 유통 을 위해 설계 된 이 케이블 은 건물 안에서의 통신 에 적합 하다.

  2. 2 피그테일 적용: 피그테일로 사용하기에 이상적입니다.

  3. 성능

  4. 3 통신장비와의 호환성: 통신장비의 요구사항을 충족하도록 조정된

  5. 적합성과 효율적인 서비스를 보장합니다.

  6. 4 편리한 설치: 쉽게 설치하도록 설계되어, 케이블은 편리하게 설치 될 수 있습니다.

  7. 다양한 통신 애플리케이션에 대한 ightforward 프로세스.


특징

* 두 개의 단일 섬유로 평면 쌍둥이 구성: 평면 쌍둥이 구성으로 구성 된 케이블은

두 개의 단일 섬유로 구성된 기본 단위

* 0.6 케블러 가닥과 철강 장갑으로 튼튼한 버퍼: 각 단일 섬유는 0.6 튼튼한 버퍼가 장착되어 있습니다.

케블러 가닥과 강도 높은 보호를 위한 강철 갑옷으로 강화된

* 유연 또는 독립적 인 강도 멤버: 케이블의 외부 껍질은 유연성을 특징으로합니다.

또는 독립적인 부대원으로서 추가적인 지원과 적응력을 제공합니다.

* 우수한 기계적 및 환경적 성능: 우수한 기계적 및 환경적 성능을 위해 설계

성능, 케이블은 신뢰성 있는 기능을 유지하면서 다양한 조건에 견딜 수 있도록 설계되었습니다.

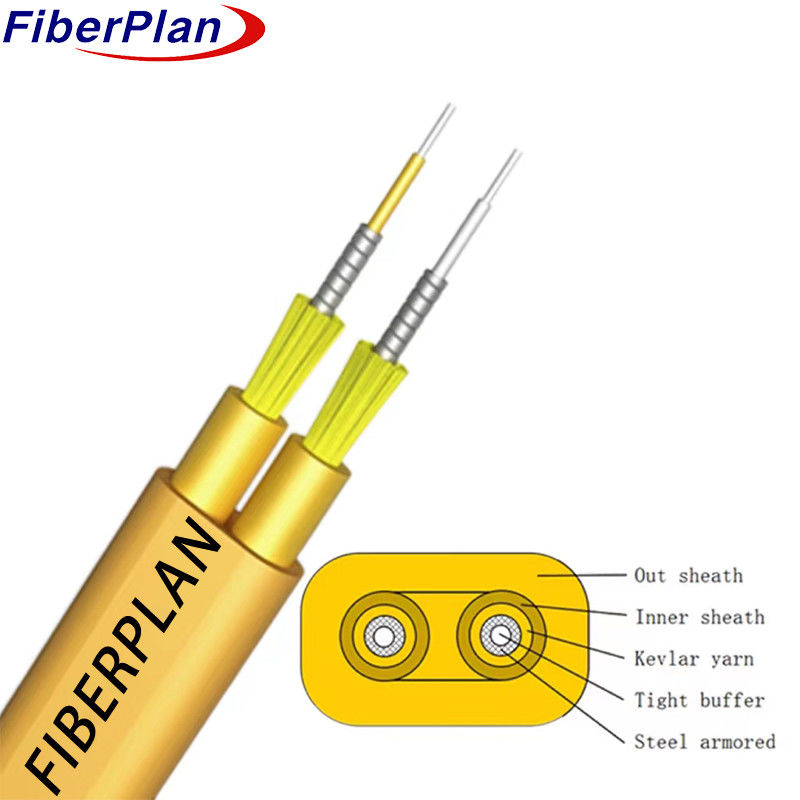

케이블 건설 세부 사항

기술 매개 변수
외부 지름 (MM) 30.0×50 무게 (kg) 95
저장 온도 ((°C) -20 ~ +60
굽기 반지름 (min) 장기적 10D
미인 굽기
반지름 ((mm)
단기 20D
허용되는 분
튼튼성 (N)
장기적 300
허용되는 분
튼튼성 (N)
단기 1000
분쇄 부하 (N/100mm) 장기적 500
분쇄 부하 (N/100mm) 단기 1000



섬유와 튜브의 표준 색상

표준 색상 식별
- 아니 1 2
색상 노란색 흰색



섬유 특성

섬유 스타일 단위 SM
G652
SM
G652D
MM
50/125
MM
62.5/125
MM
OM3-300
상태 nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
약화 dB/km ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 30.0/1.0 - 젠장 - 젠장
압축 1550nm PS/(nm*km) - 젠장 ≤18 - 젠장 - 젠장 압축
1625nm PS/(nm*km) - 젠장 ≤22 - 젠장 - 젠장
대역폭 850nm MHZ.KM - 젠장 - 젠장 ¥400 ¥160 대역폭
1300nm MHZ.KM - 젠장 - 젠장 ¥800 ¥500
0분산 파장 nm 1300~1324년 ₹1302,
≤1322
- 젠장 - 젠장 ₹ 1295,
≤1320
진압 기울기 0 nm ≤0.092 ≤0.091 - 젠장 - 젠장 - 젠장
PMD 최대 개인 섬유   ≤0.2 ≤0.2 - 젠장 - 젠장 ≤0.11
PMD 설계 링크 값 PS (((nm2*km) ≤0.12 ≤0.08 - 젠장 - 젠장 - 젠장
섬유 절단 파장 λc nm ¥ 1180,
≤1330
¥1180,
≤1330
- 젠장 - 젠장 - 젠장
케이블 스투프 파장 λcc nm ≤1260 ≤1260 - 젠장 - 젠장 - 젠장
MFD 1310nm 90.2+/-0.3 90.2+/-0.3 - 젠장 - 젠장 - 젠장
1550nm 100.4+/-0.5 100.4+/-0.5 - 젠장 - 젠장 - 젠장
수학적 개도 (NA)   - 젠장 - 젠장 0.200+/
-0.013
0.275+/-0.
013
0.200+/-0
.013
두 방향의 단계 (단계)
측정)
dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
섬유 길이와 점의 불규칙성 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10





연속성
차이의 역분포
계수
dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
약화 균일성 dB/km ≤0.01 ≤0.01
원자 디메터     50+1/10 620.5+/23 50+1/10
장장 직경 1250.0+/-0.1 1250.0+/-0.1 1250.0+/-0.1 1250.0+/-0.1 1250.0+/-0.1
부피가 원형이 아닌 부피 % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
코팅 지름 242+/-5 242+/-5 242+/-5 242+/-5 242+/-5
코팅/차핀치
동심 오류
≤120 ≤120 ≤120 ≤120 ≤120
코팅 비순환성 % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
코어/클래딩의 콘트리시티 오류 ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
커블 (방사선) ≤4 ≤4 - 젠장 - 젠장 - 젠장
