| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GJFPV |

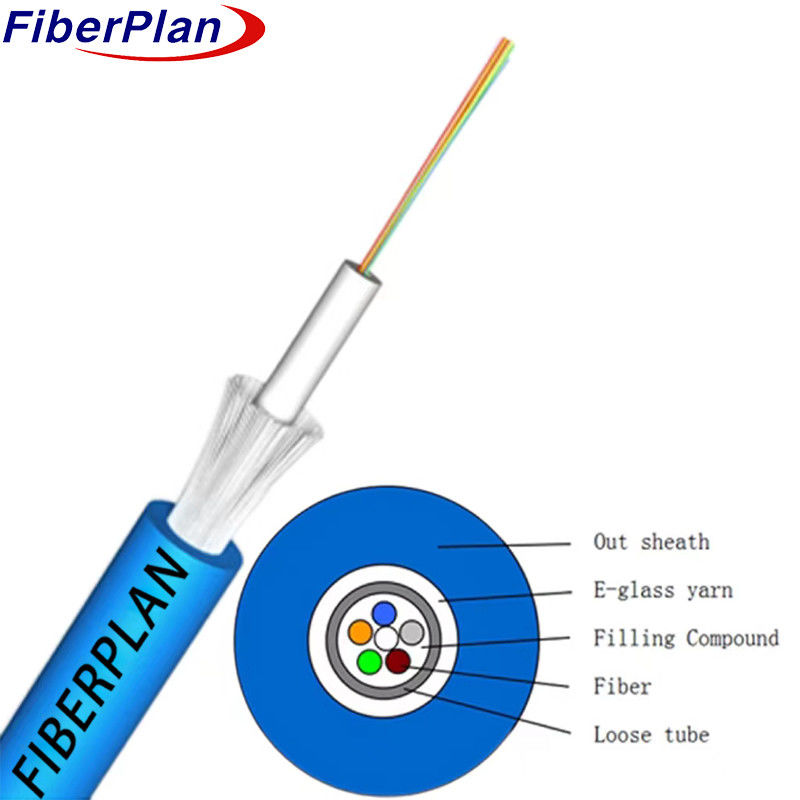

유리 섬유 강화 중앙 느슨 파이프 유통 케이블
설명
이 섬유는 고모듈 플라스틱으로 만든 느슨한 튜브에 위치하고 있으며, 물에 저항하는 화합물로 채워집니다.
이 튜브는 케이블의 콤팩트성 및 수분 공급을 유지하기 위해 물 차단 물질의 층으로 덮여 있습니다.
지붕. 마지막으로, 케이블은 추가 보호를 위해 LSZH 또는 PVC 껍질로 마무리됩니다.
적용
특징
* 강화를 위해 E-글라스 멤버를 사용합니다.
*내구성을 위해 고강성 E-글라스 멤버를 포함합니다.
*필러는 튜브 섬유를 보호합니다.
*2에서 12까지의 섬유량으로 제공됩니다.
섬유의 표준 색상
각 섬유의 색은 아래 표와 일치한다.
| 표준 색상 식별 | ||||||||
| - 아니 | 1 | 2 | 3 | 4 | 5 | 6 | ||
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | ||
| - 아니 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| 색상 | 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | ||
파기 케이블 색깔: 노란색
케이블 외면 색상: 노란색
케이블 기계적 특성
| 부문 | 케이블 직경 | 무게 | |||||
| 2개의 코어 | 60.0±0.5 | 45.00kg/km | |||||
| 4개의 코어 | 60.0±0.5 | 45.00kg/km | |||||
| 6개의 핵 | 60.0±0.5 | 45.00kg/km | |||||
| 8개의 코어 | 60.0±0.5 | 45.00kg/km | |||||
| 10개의 코어 | 60.0±0.5 | 45.00kg/km | |||||
| 12개의 코어 | 60.0±0.5 | 45.00kg/km | |||||
| 저장 온도 ((°C) | -20+60 | ||||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 600 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 1300 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 200 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
