평행 FRP 강화 긴 버퍼 실내 광섬유 케이블
설명

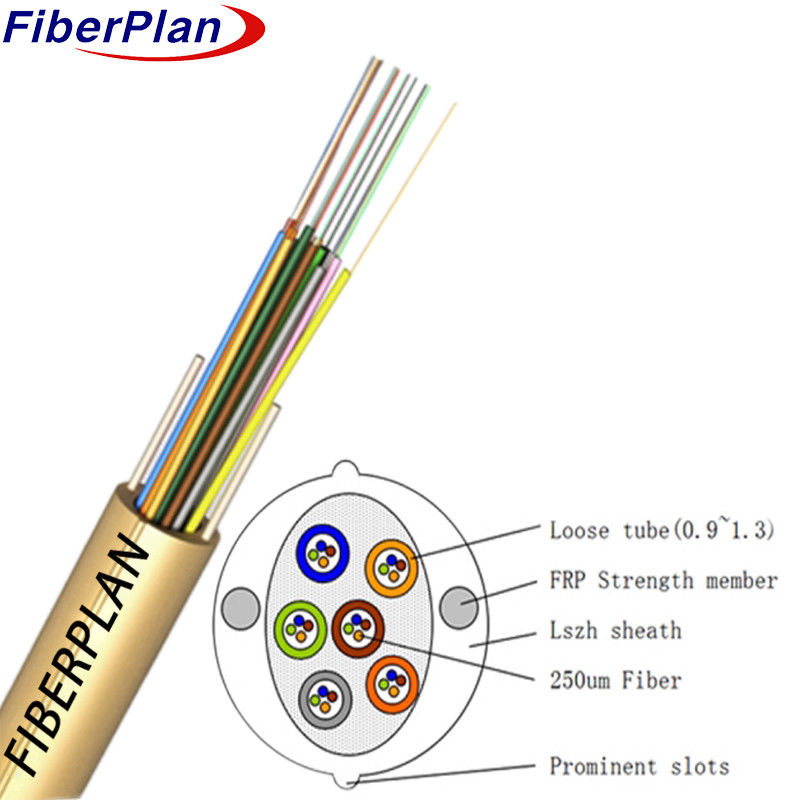

이 케이블은 방열된 파이프 코팅 안에 여러 섬유로 구성되어 있으며, 방화 방지제로 보호됩니다.
알로겐 함유량이 0 (LSZH) 또는 대체 외면 껍질 2개의 섬유 강화 플라스틱 (FRP)
부피의 양쪽에 배치되어 추가적인 구조적 지원을 제공합니다.
적용
이 케이블은 껍질을 통해 섬유에 지속적인 접근을 가능하게 설계되었습니다.
고객 케이블을 연결하는 것.
특징
1 케이블 은 그 구조 내 에 느슨 한 파이프 섬유 를 수용 합니다.
2 두 개의 평행 섬유 강화 플라스틱 (FRP) 요소는 껍질의 양쪽에 배치됩니다.
3 외부 껍질에 쉽게 식별하고 접근할 수 있는 개방 표시기가 있습니다.
4 케이블 코어는 LSZH (Low Smoke, Zero Halogen) 껍질로 덮여 있으며 안전성 및
환경적 고려사항
섬유의 표준 색상
각 섬유의 색은 아래 표와 일치한다.
표준 색상 식별 | ||||||||
- 아니 | 1 | 2 | 3 | 4 | 5 | 6 | ||
색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | ||
- 아니 | 7 | 8 | 9 | 10 | 11 | 12 | ||
색상 | 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
파기 케이블 색깔: 노란색
케이블 외면 색상: 노란색
케이블 기계적 특성
항목 | |||||||
48개의 코어 | 10 | 78.00kg/km | |||||
72개의 코어 | 11.5 | 90.00kg/km | |||||
96개의 코어 | 12.5 | 115.00kg/km | |||||
144 코어 | 14.5 | 135.00kg/km | |||||
저장 온도 ((°C) | -20+60 | ||||||
굽기 반지름 (min) | 장기적 | 10D | |||||
미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
허용되는 분 튼튼성 (N) |
장기적 | 1000 | |||||
허용되는 분 튼튼성 (N) |
단기 | 2000 | |||||
분쇄 부하 (N/100mm) | 장기적 | 1000 | |||||
분쇄 부하 (N/100mm) | 단기 | 2000 |
섬유 특성
섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
연속성 | |||||||
차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 |
