| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GJFJH |

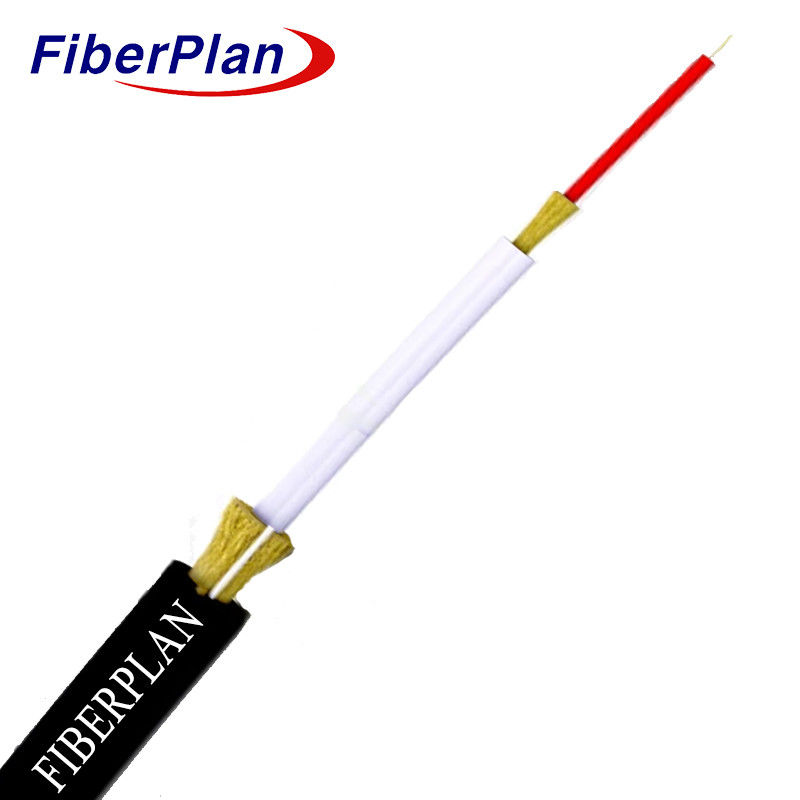

고강성 케블러 가닥 멤버, 불 retardant 재킷 단순 유연
광섬유 케이블
설명
실내 및 실외 PTO 케이블
프랑스 통신
적용
* 실내 및 실외 평형전화 (POT) 유통에 이상적입니다.
* 전력 차단 없이 건설 가능
* 편리한 설치 및 사용자 친화적 인 조작을 위해 설계되었습니다.
특징
1 고강성 케블러 가재 구성 요소, 가벼운 무게로 내구성을 향상시킵니다.
2 고 통합 섬유 리본 설계, 효율적인 통합을 촉진합니다.
3 불 retardant 자켓 은 안전 을 보장 한다.
4 FRP (섬유 강화 플라스틱) 구성 요소 는 케이블 구조 에 강도 와 탄력성 을 더 합니다.
케이블 건설 세부 사항
| 소재 | 두께 (mm) | OD ((mm) | ||||||||||
| 밀접한 버퍼 | 0.9 심플렉스 G657A1 튼튼하게 벙퍼된 LSZH 흰색 | 0.3+/- 0.03 | 0.9+/- 0.05 | |||||||||
| 안쪽 껍질 | LSZH | DW9023N-HT06 흰색 D9113 | 0.6+/- 0.01 | 3.0+/- 0.1 | ||||||||
| 아라미드 직물 | 듀폰 800D*7개 | / | / | |||||||||
| 외면 | PE | PEA1 | 1.35+/- 0.1 | 6.5+/- 0.1 | ||||||||
| 립코드 | (1110*3) * 2개 빨간색 | / | / | |||||||||
| FRP | Ø1.0*2개 | / | 1.0 | |||||||||
| 아라미드 직물 | 듀폰 800D*22 pcs | / | / | |||||||||
케이블 기계 및 특성
| 당기력 | 장기 (N) | 200N | |||||
| 단기 (N) | 400N | ||||||
| 분쇄 부하 | 장기 (N/100mm) | 500N/100mm | |||||
| 단기 (N/100mm) | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 (mm) | 20D | |||||
| 정적 (mm) | 10D | ||||||
| 온도 | -20°C+70°C | ||||||
| 힘의 일원 | 케블러 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 수학적 개도 (NA) | - 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
