| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYXTC8Y |

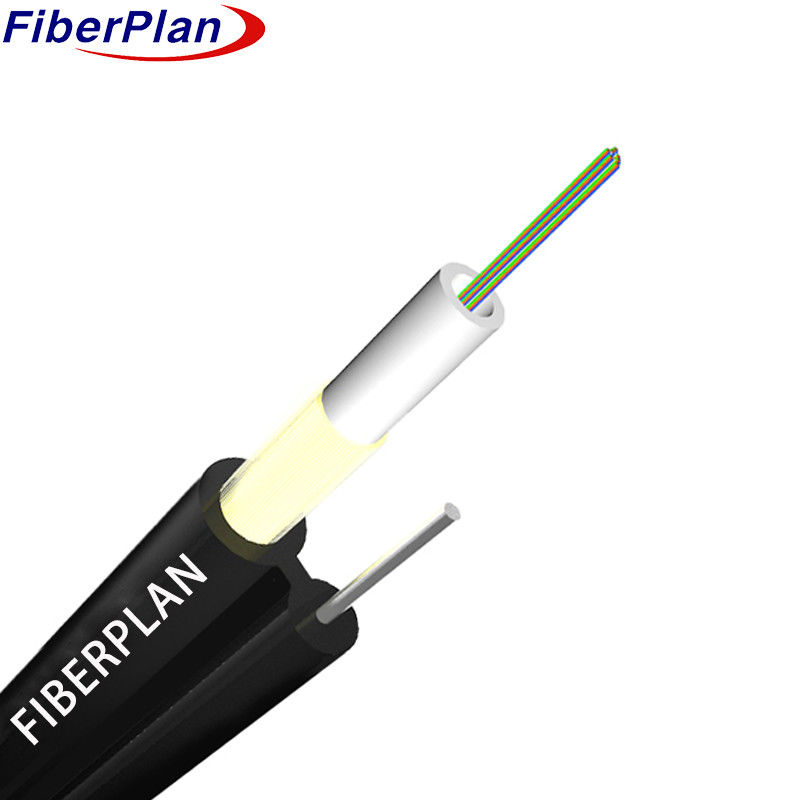

자부장 8 그림 아라미드 가닥과 광 케이블 GYXTC8Y
설명
이 섬유는 고모듈 플라스틱으로 만들어진 느슨한 튜브 안에 위치하고 있으며,
합성물. 또한, 케블러는 외부 자켓 내부에 통합됩니다. 이 케이블 섹션,
지탱 요소로 작용하는 전선, PE 껍질로 완성되어 도 8 구조를 만듭니다.
적용
이 사양은 그림 8 자체 지원 센터 튜브 광 케이블의 기본 기준을 설명합니다.
특히 상공 사용용으로 설계된 항공 설비.
특징
1 비금속 강도는 예외적인 반전자기 능력을 제공합니다.
2 검증된 느슨한 튜브 디자인은 신뢰할 수 있는 성능을 보장합니다.
3 뛰어난 기계적, 환경적 탄력성
4 뛰어난 유연성 과 굽는 능력
5 외부 지름 이 작고 가볍고 설치 가 쉽다.
6 케블러 강화 는 케이블 의 견고성 을 크게 높인다.
케이블 건설 세부 사항
| 사양 | 세부 사항 |
|---|---|
| 섬유량 | 1~12개의 코어 |
| 느슨 튜브 재료 | PBT |
| 용이한 튜브 지름 | 30.0mm ± 0.2mm |
| 자부지식 스틸 와이어 직경 | 10.6mm |
| 전체 케이블 지름 | 4.0mm × 6.0mm |
| 케이블 무게 1 킬로미터 | 45kg/km |
섬유색
|
섬유 8 코어 수 튜브당 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 1~12 | 40.0×60 | 45kg/km | |||||
| 온도 범위 | -40+70 | ----- | |||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 굽기 반지름 (min) | 단기 | 20D | |||||
| 허용되는 팽창 강도 (min) | 장기적 | 700 | |||||
| 허용되는 팽창 강도 (min) | 단기 | 1200 | |||||
| 작동 온도 (°C) | -40 ~ +70 | ||||||
| 설치 온도 ((°C) | -20 ~ +60 | ||||||
| 저장 온도 ((°C) | -40 ~ +70 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.3 | 90.2+/-0.3 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.6 | 100.4+/-0.6 | - 젠장 | - 젠장 | - 젠장 | |
| 수학적 개도 (NA) | - 젠장 | - 젠장 | 0.200+/ -0.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 길이와 점의 불규칙성 | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 매개 변수 | 단위 | G.652D | G.652E | G.657A1 | G.657A2 | G.655 |
|---|---|---|---|---|---|---|
| 연속성 | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 차이 반방산 계수 | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| 원심 지름 | μm | - | - | 50±1.0 | 620.5±2.5 | 50±1.0 |
| 클레이딩 지름 | μm | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| 코팅 직경 | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| 코팅/클래딩 중심성 오류 | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| 코어/클래딩 중심성 오류 | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| 쿨 (방사선) | μm | ≤4 | ≤4 | - | - | - |
