| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYXTC8Y |

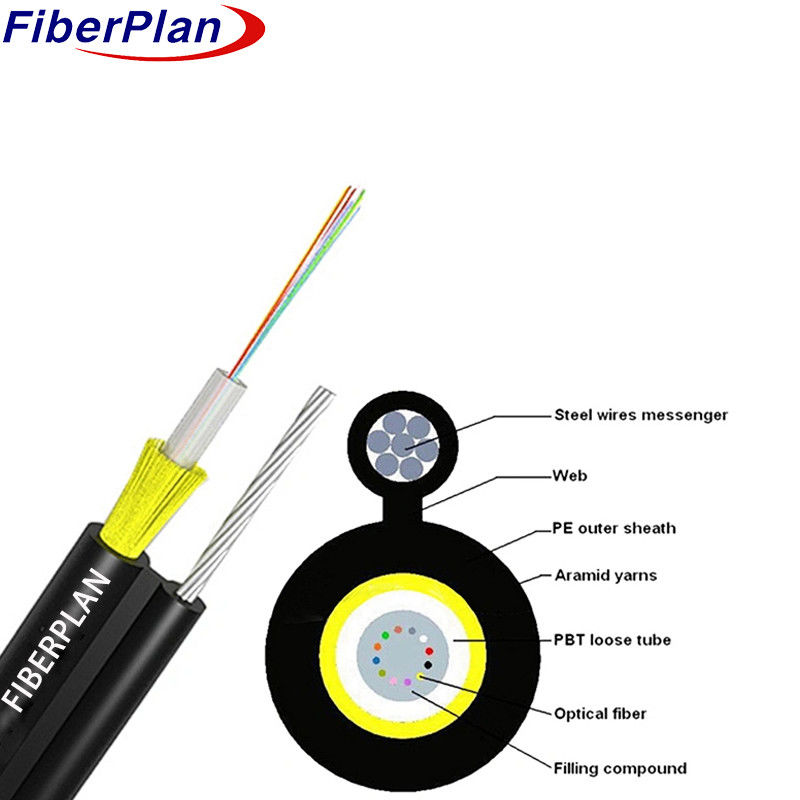

고강도 그림 8 GYXTC8Y 아라미드 가재
설명
이 섬유는 고모듈의 플라스틱 용체 튜브 안에 위치하고 있으며, 물에 저항하는 화합물로 채워져 있습니다.
그리고 외부 장갑 안에 케블러로 둘러싸여 있습니다. 케이블의 이 부분은,
PE 껍질로 완성되어 8자리 구조를 만듭니다.
적용
이 사양은 도 8 자체 지원 중앙 튜브 광 케이블을 위한 일반적인 기준을 설명합니다
공기 및 상공 설비에 적용됩니다.
특징
1 비금속 강도는 전자기 간섭에 대한 특별한 저항을 제공합니다.
2 검증된 느슨한 튜브 디자인은 신뢰할 수 있는 성능을 보장합니다.
3 뛰어난 기계적, 환경적 탄력성
4 유연성과 굽는 능력이 좋습니다.
5 외부 지름 이 작고 가볍고 설치 가 쉽다.
6 케블러 강화 는 케이블 의 견고성 을 크게 향상 시킨다.
케이블 건설 세부 사항
| 사양 | 세부 사항 |
|---|---|
| 섬유량 | 1~12개의 코어 |
| 느슨 튜브 재료 | PBT |
| 용이한 튜브 지름 | 30.0mm ± 0.2mm |
| 자부지식 스틸 와이어 직경 | 10.6mm |
| 전체 케이블 지름 | 4.0mm × 6.0mm |
| 케이블 무게 1 킬로미터 | 45kg/km |
섬유색
| 튜브 당 섬유 수 | 8개의 코어 |
|---|---|
| 1 | 파란색 |
| 2 | 오렌지 |
| 3 | 녹색 |
| 4 | 갈색 |
| 5 | 회색 |
| 6 | 흰색 |
| 7 | 빨간색 |
| 8 | 검은색 |
| 9 | 노란색 |
| 10 | 바이올렛 |
| 11 | 분홍색 |
| 12 | 아쿠아 |
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 |
|---|---|---|
| 1-12 | 40.0×60 | 45kg/km |
| 매개 변수 | 세부 사항 |
|---|---|
| 온도 범위 | -40°C ~ +70°C |
| 굽기 반지름 (장기) | 10D (D = 케이블 지름) |
| 굽기 반지름 (단기) | 20D (D = 케이블 지름) |
| 허용되는 팽창 강도 (장기) | 700N |
| 허용된 팽창 강도 (단기) | 1200N |
| 작동 온도 | -40°C ~ +70°C |
| 설치 온도 | -20°C ~ +60°C |
| 저장 온도 | -40°C ~ +70°C |
섬유 특성
| 섬유 스타일 | 단위 | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| 조건 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| 약화 | dB/km | ≤0.36/0.23 | ≤0.34/0.22 | ≤3.0/1.0 | - 젠장 | - 젠장 |
| 분산 | 1550nm | - 젠장 | ≤18 | - 젠장 | - 젠장 | - 젠장 |
| 분산 | 1625nm | - 젠장 | ≤22 | - 젠장 | - 젠장 | - 젠장 |
| 대역폭 | 850nm | - 젠장 | - 젠장 | ≥400MHz·km | ≥160MHz·km | - 젠장 |
| 대역폭 | 1300nm | - 젠장 | - 젠장 | ≥800MHz·km | ≥500MHz·km | - 젠장 |
| 0분산 파장 | nm | 1300~1324년 | ≥1302, ≤1322 | - 젠장 | - 젠장 | ≥1295, ≤1320 |
| 0 분산 기울기 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 |
| PMD 최대 개별 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | |
| PMD 설계 링크 값 | PS (nm^2) km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 |
| 섬유 절단 파장 λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - 젠장 | - 젠장 | - 젠장 |
| 케이블 절단 파장 λcc | nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 |
| MFD | 1310nm | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| MFD | 1550nm | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 |
| 수학적 개도 (NA) | - 젠장 | - 젠장 | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| 단계 (동방 측정의 평균) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| 섬유 길이 및 점에 대한 불규칙성 | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| 매개 변수 | 단위 | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| 연속성 | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 차이 반방산 계수 | dB/km | -------- | -------- | -------- | -------- | -------- |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | - 젠장 | - 젠장 | - 젠장 |
| 원심 지름 | μm | - 젠장 | - 젠장 | 50+1/10 | 620.5+/25 | 50+1/10 |
| 클레이딩 지름 | μm | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| 코팅 직경 | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| 코팅/클래딩 중심성 오류 | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| 코어/클래딩 중심성 오류 | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| 쿨 (방사선) | μm | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 |
