| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYTC8S |

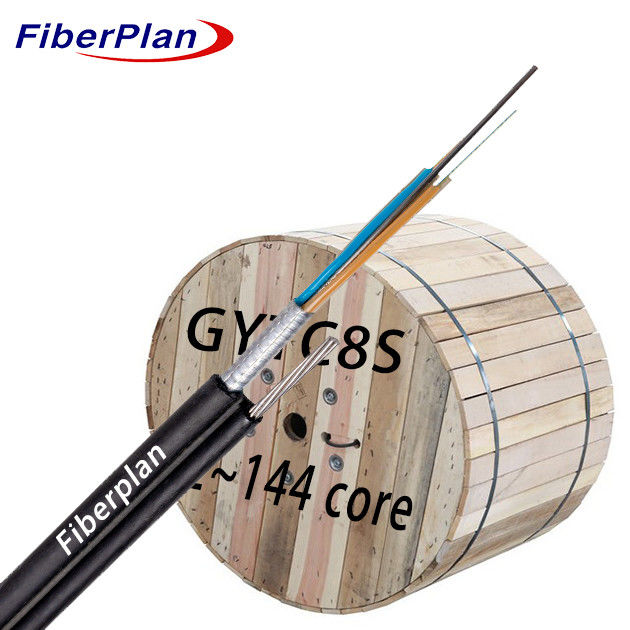

철선 8 그림 광섬유 케이블 강철 테이프 장갑 GYTC8S
설명
광섬유는 높은 모듈의 플라스틱 용이 튜브 안에 위치하고 있으며,
핵의 중심에, 강철 철이 금속 강도 구성원 역할을 합니다.
필러는 이 강도 구성 요소 주위를 감싸고 밀집하고 원형적인 케이블 코어를 형성합니다.
이것은 PSP가 케이블 코어 주위에 적용됩니다. 케이블의 이 부분은,
지지용으로 폴리에틸렌 (PE) 껍질로 둘러싸여 있으며, 8자리 구조를 형성합니다.
자부지식 항공기 설비용으로 설계된
적용
1 공기 또는 파이프 라인 설치를 위해 설계되어 다양 한 배치 옵션을 제공합니다.
2 특히 야외용으로 설계되어 다양한 환경 조건에서 내구성을 보장합니다.
3 장거리 통신과 로컬 영역 네트워크 통신을 위해 이상적입니다. 다재다능한 연결 옵션을 제공합니다.
특징
1 우수한 기계적 강도와 온도 저항성을 보장합니다.
2 더 큰 강도를 위해 견고하고 수분화에 저항하는 느슨한 튜브가 특징입니다.
3 특수 튜브 채용 화합물을 포함하고, 중요한 보호로 섬유를 보호합니다.
케이블 건설 세부 사항
| 섬유 | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 튜브 수 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 각 튜브 당 섬유 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 필러 스탠드 | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| 튜브 지름 (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 용체 튜브 두께 (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 외부 지름 (±0.5mm) | 5.4X86 - 15번0 |
5.4X86 - 15번0 |
5.4X86 - 15번0 |
5.4X98 - 16번5 |
5.4X108 - 17번5 |
5.4X122 - 19번0 |
5.4X149 - 22번0 |
| 외 지름의 두께 (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 물 차단 시스템 |
소재 | 젤 / 물 차단 테이프 | |||||
| 중앙 강도 의원 |
소재 | FRP | 직경 | 1.4 ((6-48) 2.0(72-144) |
|||
| 정신력 의원 |
소재 | 철선 | 종류 | 10.0mm*7 | |||
| 갑옷 | 소재 | 알루미늄 테이프 | |||||
| 갈루스 | 소재 | PE | 크기 (h*w) |
2.5*1.5mm | |||
| 외면 | 소재 | PE | 색상 | 검은색 | |||
케이블 기계 및 환경 특성
| 당기력 | 장기 (N) | 3000N | |||||
| 단기 (N) | 7000N | ||||||
| 분쇄 부하 | 장기 (N) | 300N/100mm | |||||
| 단기 (N) | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 | 20D | |||||
| 정적 | 10D | ||||||
| 설치 온도 | -10°C+60°C | ||||||
| 저장 온도 | -40°C+70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±1 | 125±1 | 125±1 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | |||
