| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GYTC8S53 |

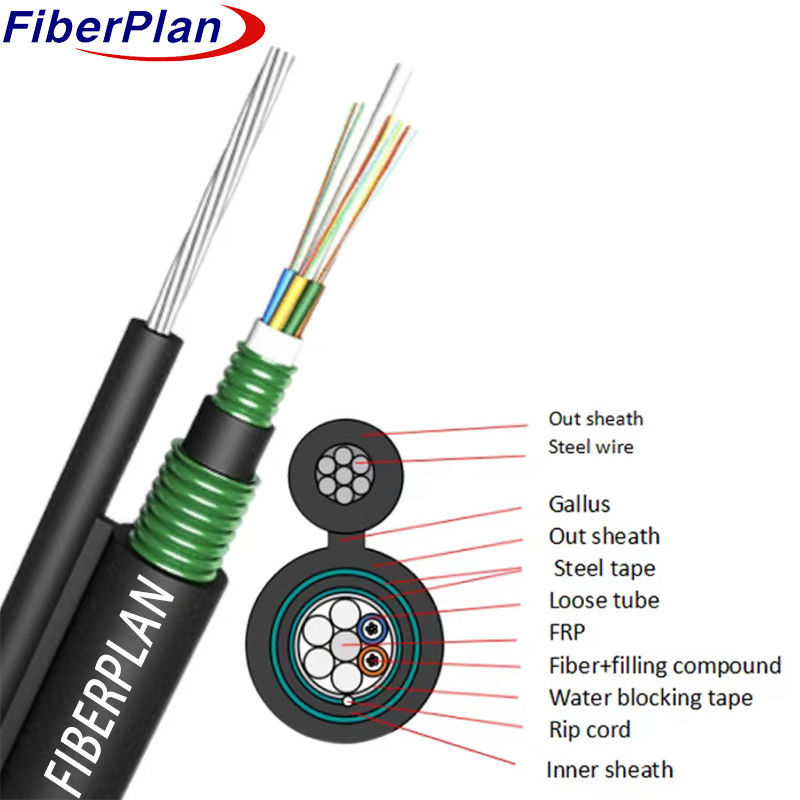

그림 8 이중 자켓 이중 장갑 광섬유 케이블 GYTC8S53
설명
케이블 구조는 고 모듈 플라스틱의 느슨한 튜브 안에 섬유를 배치하는 것을 포함합니다.
물 저항성 화합물. 비 금속 FRP는 핵의 중심 강도 요소로 작용합니다.
튜브는 필러와 함께 강도 구성 요소 주위에는 콤팩트 한 원형 케이블 코어를 형성합니다.
파동 스틸 테이프가 적용되고 내부 껍질이 추가됩니다. 그 후 PSP 층이 삽입됩니다.
이 부문은 내면 껍질 주위를 둘러싸고 있습니다.
이 디자인은 특히 폴리에틸렌 (PE) 껍질로 완성되어 8자리 구조를 만듭니다.
자부지식 항공 설비에 맞게 설계되어 다양한 조건에서 내구성과 기능을 보장합니다.
적용
* 트렁크 전력 전송 시스템에 잘 적합하며 효율적이고 신뢰할 수있는 전력 분배를 보장합니다.
먼 거리를
* 높은 수준의 전기 공급이있는 지역에 위치한 액세스 네트워크 및 로컬 네트워크에 배치하는 데 이상적입니다.
자기 간섭을 통해 강력하고 간섭에 저항하는 연결을 제공합니다.
특징
* 탁월한 유연성 및 굽기 성능을 나타내며 다양한 설치 조건에 쉽게 적응합니다.
* 작은 외부 지름과 가벼운 디자인으로 쉽고 편리한 설치를 촉진합니다.
* 100% 케이블 코어 충전을 보장하고 광섬유에 대한 포괄적 인 보호 및 지원을 제공합니다
케이블 안에 있습니다.
구조 세부 사항
| 섬유수 | 24F | ||||||
| SM 섬유 | 섬유 종류 | G652D | 핵의 동심성 오류 |
≤0.3m | |||
| MFD | 80.6~9.8m | 가루 비순환성 |
≤0.7% | ||||
| 장장 직경 | 124.8±0.5um | 색소 섬유 | 표준 스펙트럼 | ||||
| 느슨한 버퍼 | 소재 | PBT | 색상 | 파란색 흰색 노란색 | |||
| 직경 | 10.75±0.05mm | 두께 | 0.35±0.05mm | ||||
| 필러 막대기 | 소재 | PP | 색상 | 흰색 | |||
| 직경 | 1.65 | Qty | 4 | ||||
| 힘의 일원 | 직경 | 밝은 철선 | 직경 | Φ185 | |||
| 물 차단 시스템 | 소재 | 물 차단 테이프 | |||||
| 안쪽 껍질 | 소재 | PE+제철 테이프 | 색상 | 검은색 | |||
| 직경 | 7.8±0.2mm | 두께 | 0.8±0.1mm | ||||
| 리프 코드 | 스펙트럼 | 흰색 1110D*2 | Qty | 1 | |||
| 갈루스 | 소재 | 밝은 철선 | 스펙트럼 | 1.0*7-3.0mm | |||
| 외면 | 소재 | PE+제철 테이프 | 색상 | 검은색 | |||
| 직경 | 60.0±0.2*11.9±05 -19.7±0.5 |
두께 | 10.6±0.2 | ||||
기계 및 환경 성능
| 당기력 | 단기 (N) | 6000N | |||||
| 장기 (N) | 2000N | ||||||
| 분쇄 부하 | 단기 (N) | 3000N/100mm | |||||
| 장기 (N) | 1000N/100mm | ||||||
| 굽기 반지름 | 동적 | 20D | |||||
| 정적 | 10D | ||||||
| 온도 | -20°C+70°C | ||||||
섬유 성능
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±1 | 125±1 | 125±1 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | |||
