| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GJFJV |

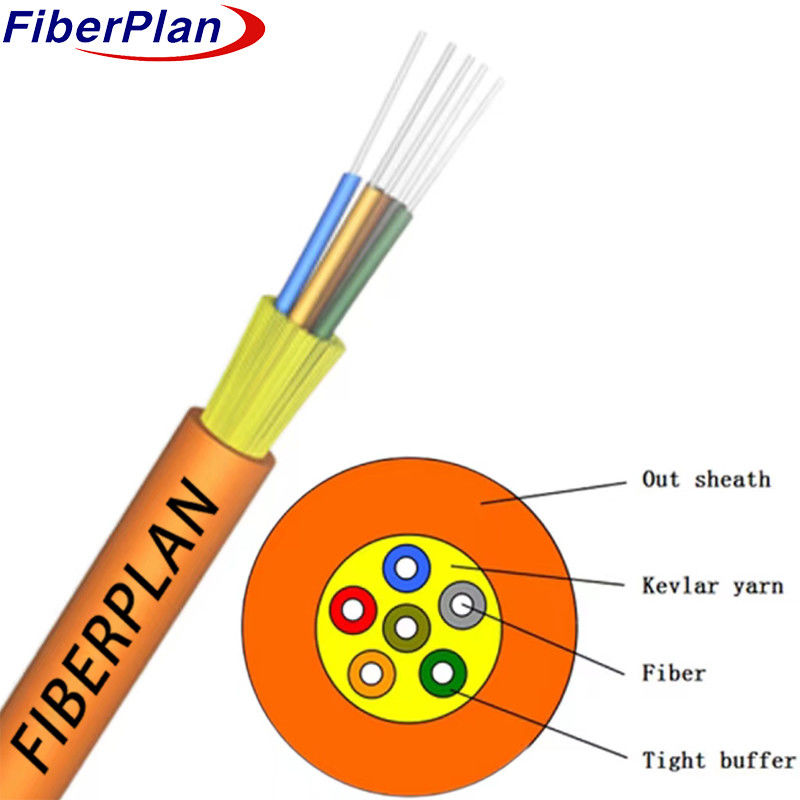

유통 튼튼한 버퍼 광 케이블 (GJFJV)
설명
유통 긴 버퍼 광 케이블은 900μm 또는 600μm를 이용하는 2 ~ 24 코어로 설계
불꽃가속된 긴 버퍼 섬유는 광 통신 매체로 강화됩니다.
소재가 아닌탄력 요소로 사용되는 아라미드 가닥, 케이블은 PVC 층으로 마무리됩니다.
또는 LSZH 물질로추가 보호를 위한 외조복.
적용
이 케이블은 일반적으로 pigtails 및 패치 코드의 제작에 사용됩니다.
패치 코드,다양한 광통신 시스템에서 신뢰할 수 있는 연결을 보장합니다.
2 장비 및 광적 연결을 위한 상호 연결 라인: 장비의 상호 연결 라인으로서의 역할을 합니다.
그리고 연극광학 통신실과 광학 유통의 광학 연결에 중요한 역할을 합니다.
프레임.
3 실내 케이블링, 특히 유통용: 주로 실내 케이블링을 위해 설계되어 특히 적합합니다.
사용용유통 케이블로 건물 내부에서 효율적이고 조직적인 연결을 제공합니다.
특징
1 견고한 설계: 신뢰성 있는 성능을 위해 좋은 기계적 및 환경적 특성을 나타냅니다.
2 불 retardant: 안전성을 보장하는 불 retardant에 대한 관련 표준을 충족합니다.
3 재킷 기계적 준수: 재킷의 기계적 특징은 업계의 표준을
내구성
4 사용자 친화적: 부드럽고 유연하며, 쉽게 놓을 수 있고, 접합 할 수 있으며, 편리하게 설치 할 수 있도록 설계되었습니다.
5 높은 용량 전송: 현대 통신을 충족하는 중요한 데이터 전송을 지원합니다.
다양한 시장 및 고객 요구에 대응할 수 있습니다.
케이블 기계적 특성
| 부문 | 케이블 직경 | 무게 | |||||
| 2개의 코어 | 40.0mm | 22.00kg/km | |||||
| 4개의 코어 | 40.0mm | 22.00kg/km | |||||
| 6개의 핵 | 40.0mm | 23.00kg/km | |||||
| 8개의 코어 | 50.0mm | 27.00kg/km | |||||
| 10개의 코어 | 5.5mm | 30.00kg/km | |||||
| 12개의 코어 | 60.0mm | 35.00kg/km | |||||
| 저장 온도 ((°C) | -20 ~ +60 | ||||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 200 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 600 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 200 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
