| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | GJFJV |

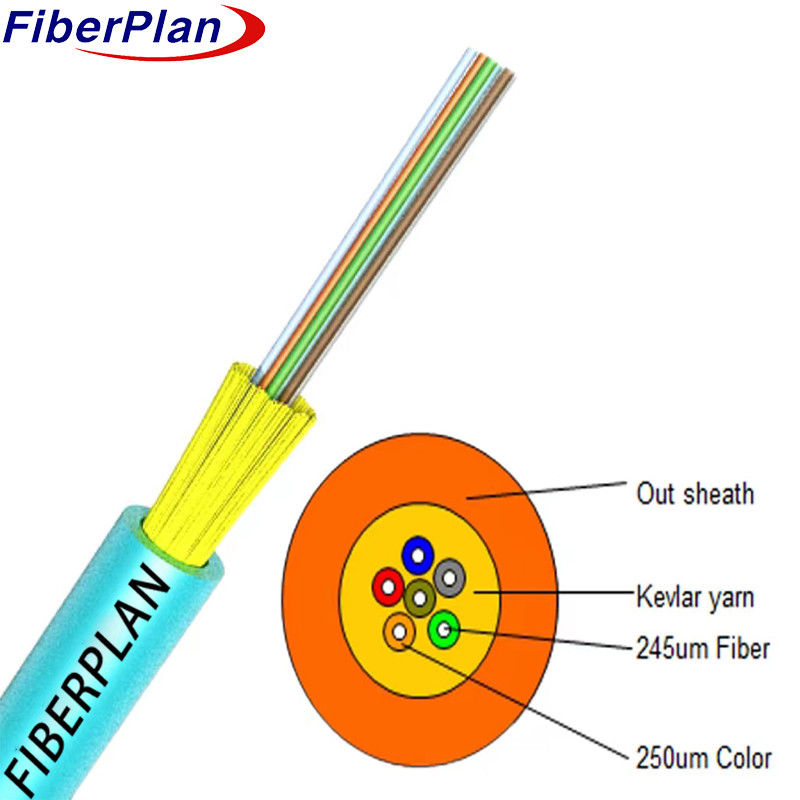

미니 베어 케블러 강화 섬유 유통 광섬유 케이블
설명
내부 케이블은 단순 케이블을 사용해서 구성되어 있습니다.
섬유 강화 플라스틱 (FRP) 으로 만든 금속 강도 구성 요소는 구조적 지원을 제공합니다.
보호 및 안전을 강화하기 위해 케이블은 자켓으로 끝납니다
PVC 또는 LSZH (Low Smoke, Zero Halogen, Flame-retardant) 재료로 만들어집니다.
내실성, 유연성 및 실내용 안전 표준 준수
적용
1 실내 케이블링, 브레이크아웃 애플리케이션: 특히 실내 케이블링을 위해 설계된 이 케이블은
건물 내부에 신뢰할 수 있는 연결을 제공하는 탈출 시나리오
2 통신장비용 피그테일: 통신장비용 피그테일처럼 원활하게 작동합니다.
효율적이고 신뢰할 수 있는 연결을 보장합니다.
3 통신장비와의 호환성: 통신장비의 요구사항을 충족하도록 조정된
적합성과 효율적인 서비스를 보장합니다.
4 다목적 미니 실내 케이블: 다재다능하고 컴팩트, 다목적 미니 실내 케이블로 적합
다양한 의사소통 필요를 위해
5 MPO, MTP 커넥터 호환성: MPO 및 MTP 커넥터와 원활하게 작동하도록 설계되어 있으며,
다양한 연결 장치 유형에 대한 유연성과 호환성
특징
1 실내 유통에 이상적입니다. 패치 코드 및 빗줄을 만드는 데 적합합니다.
2 독립적인 강도 구성 요소를 가진 다중 케이블 디자인을 특징으로합니다.
3 내구성을 위해 비금속 중앙 강도 구성 요소를 사용합니다.
4 고강성 케블러 가닥으로 강도를 높입니다.
케이블 기계적 특성
| 부문 | 케이블 직경 | 무게 | |||||
| 24개의 코어 | 10 | 54.00kg/km | |||||
| 48개의 코어 | 10 | 78.00kg/km | |||||
| 72개의 코어 | 11.5 | 90.00kg/km | |||||
| 96개의 코어 | 12.5 | 115.00kg/km | |||||
| 144 코어 | 14.5 | 135.00kg/km | |||||
| 저장 온도 ((°C) | -20 ~ +60 | ||||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 굽기 반지름 (min) | 단기 | 20D | |||||
| 허용되는 팽창 강도 (min) | 장기적 | 1000 | |||||
| 허용되는 팽창 강도 (min) | 단기 | 2000 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 1000 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 2000 | |||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
