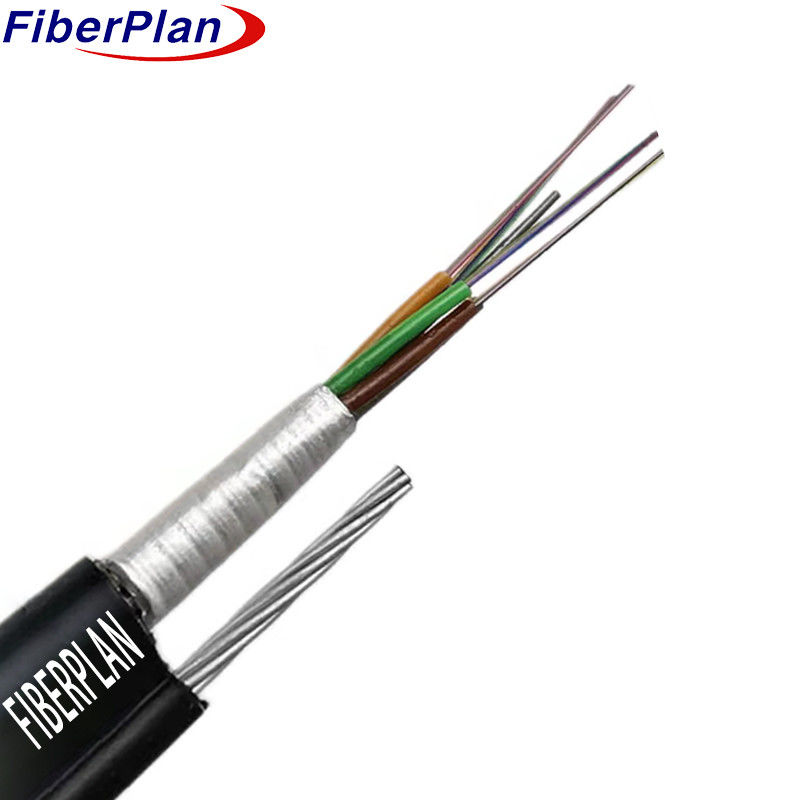

GYFTC8A 24 코어 젤리화 된 스트랜드 철선으로 강화
설명
케이블은 250μm의 섬유로 구성되어 있으며, 고강도 플라스틱 튜브에 물에 내성이 있는 화합물이 채워져 있습니다.
이 튜브는 콤팩트하고 길쭉한 물 막힘을 위해 방수로 채워져 있으며,
테이프. 이 부분, 지원 와이어를 포함하여 폴리 에틸렌 (PE) 껍질 안에 포함되어 있습니다.
8 구조.
적용
1 야외용으로 설계되어 다양한 조건에서 내구성을 보장합니다.
2 장거리 통신과 지역 네트워크 통신을 효과적으로 지원합니다.
특징
1 우수한 신호 품질을 위해 최소화된 분산과 약화
2 정밀 설계 된 제어 된 섬유 길이와 특별한 기계적 및
환경적 회복력
3 강력한 반전자기 간섭 능력
4 콤팩트하고 가볍고, 설치가 용이하기 위해 자부지식 설계
구조 세부 사항
섬유수 | 12F | ||||||
SM 섬유 | 섬유 종류 | G652D |
핵심 컨센- 트리시티 오류 |
≤0.5um | |||
MFD | 80.6~9.8m | 가루 비순환성 |
≤0.68% | ||||
장장 직경 | 125±0.7um | 섬유색 | 12색 |
||||
느슨한 버퍼 | 소재 | PBT | 색상 | 3색 | |||
직경 | 20.0±0.04mm | 두께 | 0.4±0.04mm | ||||
필러 막대기 | 소재 | PP | 색상 | 흰색 | |||
직경 | 2.0 | Qty | 2 | ||||
힘의 일원 | 직경 | FRP | 직경 | Φ2.0mm | |||
자부장선 | 직경 | 진료용 철선 | 직경 | 1.2*7-3.6mm | |||
갈루스 | 두께 | 2X2.5 ((±0.4) mm | |||||
물 차단 시스템 | 직경 | 물 차단 테이프 | |||||
갑옷 | 직경 | 알루미늄 테이프 | |||||
외면 | 직경 | PE | 색상 | 블록 | |||
직경 | 6.6 ((±0.2) mm × 11.5 ((±0.4) mm | 두께 | 20.0±0.05mm |
기계 및 환경 성능
당기력 | 맥스 | 5000N | |||||
분쇄 부하 | 맥스 | 1000N/100mm | |||||
굽기 반지름 | 동적 | 20D | |||||
정적 | 10D | ||||||
온도 | -20°C+70°C |
섬유 성능
섬유 스타일 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | ||||
조건 | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
약화 | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
장장 직경 | 음 | 125±0.7 | 125±0.7 | 125±0.7 | ||||
부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
코팅 지름 | 음 | 243±5 | 243±5 | 243±5 |
