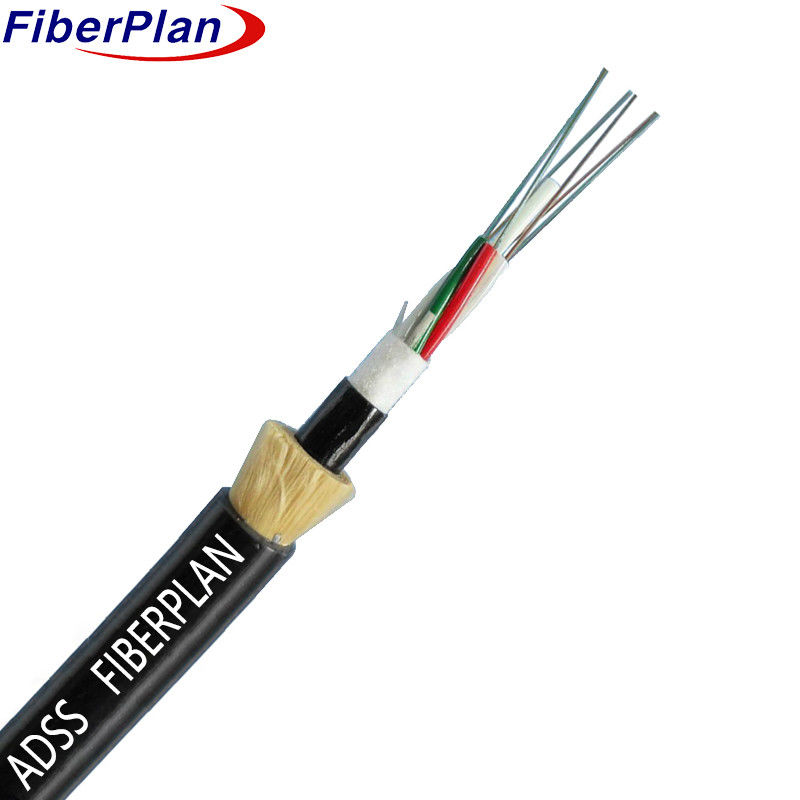

모든 다이렉트릭 자부장 ADSS 광섬유 케이블
설명
케이블 디자인은 고 모듈의 플라스틱 튜브를 포함합니다.
이 화합물을 보호할 수 있는 추가 계층을 추가하여 케블러가 이 화합물을 둘러싸고 있습니다.
그리고 콤팩트한 구조로, 물 차단 물질은 케블러 가와 느슨한 튜브를 분리합니다.
케이블은 내구성 있는 폴리에틸렌 (PE) 가루에 가려져 외부 요소로부터 방어합니다.
적용
이 사양은 단일 자켓 전용 변압기 (ADSS) 의 전반적인 전제 조건을 설명합니다.
에어리얼 또는 도크트 설치를 위해 설계된 케이블.
특징
1 다양한 온도에서 안정적인 기계적 성능
2 수분화에 저항하고 고강도 느슨한 튜브는 내구성을 위해
3 중요 한 섬유 를 보호 하기 위해 특수 된 튜브 채식 화합물.
4 융통성 있는 설치를 위한 유연성으로 분쇄 저항을 균형 잡습니다.
5 두 개의 평행 철선으로 제공 된 강화 된 팽창 강도.
6 콤팩트하고 가벼운 디자인으로 쉽고 사용자 친화적 인 설치가 가능합니다.
케이블 건설 세부 사항
| 섬유의 수 | 2-144코어 | |||||||
| 습기 장벽 | 물 차단 테이프 | |||||||
| 용체 튜브 및 필러 요소 | 소재 | PBT | ||||||
| 지름 | 20.1mmF±00.2mm | |||||||
| 중앙 강도 구성원 | 소재 | FRP | ||||||
| 크기 | 10.8mm±00.1mm | |||||||
| 직물 | 듀폰 켈버 직물 (7개) | |||||||
| 스판 | 50m~150m | |||||||
| 전체 케이블 지름 | 9~11.0mm±00.3mm | |||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2 (외부/내부) | |||||||
| 케이블 무게 km | 65kg/km | |||||||
| 외면 | 소재 | PE | ||||||
| 두께 | 1.5~2.0mm±0.2mm | |||||||
| 케이블 무게 km | 105kg/km | |||||||
섬유색
|
섬유의 수 튜브당 12개의 코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색에는 표시 된 검은 색 트레이저가 필요하지 않으며 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 부문 | 설명 | ||||||
| 설치 온도 ((°C) | -15 ~ +60 | ||||||
| 작동 온도 (°C) | -40 ~ +70 | ||||||
| 굽기 반지름 (min) mm | 장기적 | 10D | |||||
| 단기 | 20D | ||||||
| 허용된 팽창 강도 (N) | 장기적 | 600 | |||||
| 단기 | 1500 | ||||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 단기 | 1000 | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS (((nm2*km) | ≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스투프 파장 λcc | nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.3 | 9.2±0.3 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.4 | 10.4±0.4 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤3 | ≤3 | - 젠장 | - 젠장 | - 젠장 | |
