| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | 광고 |
오버헤드 더블 자켓 멀티 코어 멀티 모드 ADSS 광섬유 케이블
설명
ADSS (All-Dielectric Self-Supporting) 광섬유 케이블은
설치용 전압 전송 타워. 이의 장점은 비용 효율성, 건설 용이성,
안전성 향상과 간소화된 유지보수
전 세계적으로 널리 사용되는 ADSS 케이블은 전력 통신에 인기있는 선택으로 사용됩니다.
다양성과 신뢰성
적용
* ADSS 케이블을 설치할 때 상공 전력 선의 실제 상태가 완전히 고려됩니다.
설계되었습니다.
* 110kV 이하의 상공 전력선에는 PE 외부 껍질이 적용됩니다.
* 110kV 이상의 전력 선에 대해서는 AT 외부 껍질이 적용됩니다.
* 아라미드 양과 스트랜딩 프로세스의 전용 설계는 다양한 스판에 대한 수요를 충족시킬 수 있습니다.
특징
* 극히 낮은 약화 및 분산은 정밀한 설계와 과도한 길이 제어로 인해
뛰어난 기계적 성능과 환경성능
*비금속 구조는 전력 시스템을 중단하지 않고 케이블을 놓는 것을 용이하게합니다.
*고강도 아라미드 가닥의 사용은 강도 구성 요소로 우수한 팽창 저항을 제공합니다.
작은 지름과 가벼운 케이블, 다양한 기상 조건과 설치 기간에 적합합니다.
*선택적인 특수 AT (반 추적) 외부 껍질은 우수한 전기 침식 저항 능력을 제공합니다.

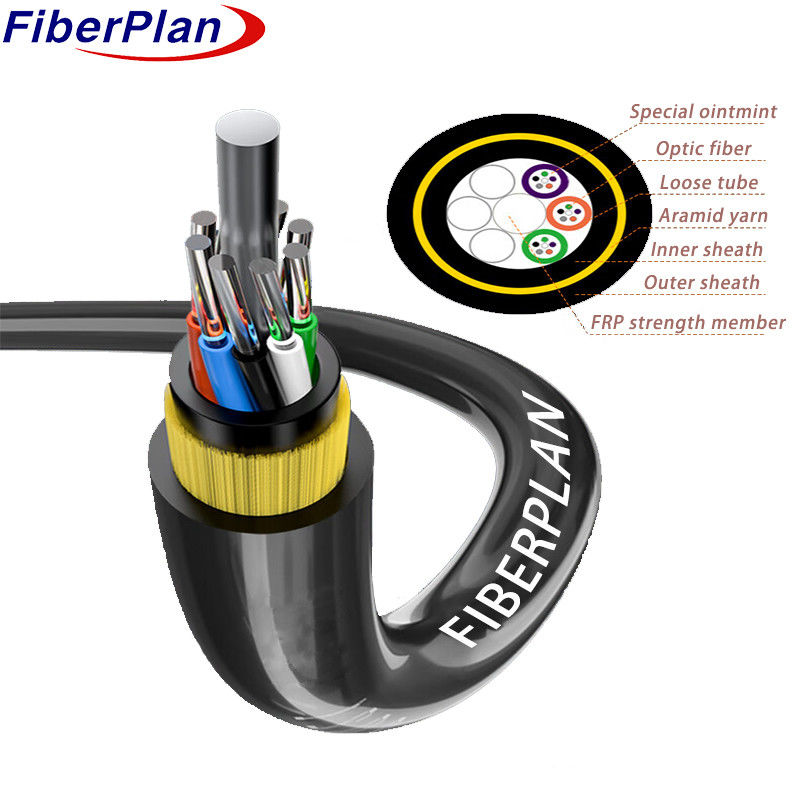

케이블 건설 세부 사항
| 섬유의 수 | 24-144 코어 | |||||||
| 로프 채우기 | 20.0mm | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | PE로 된 FRP/FRP | ||||||
| 크기 | 20.2mm | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 필러 | PP 파이프/ PVC 파이프 | |||||||
| 안쪽 껍질 | 소재 | PE | ||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2mm (외부/내부) | |||||||
| 외면 | 소재 | PE/HDPE | ||||||
| 지름 | 12±0.1mm | |||||||
섬유색
|
섬유수 8 튜브당 핵 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색은 표시 된 검은 색 트레이저가 필요하지 않습니다. 대신 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 2핵에서 60핵 | 11±0.4mm | 120±5kg/km | |||||
| 72코어 | 12±0.4mm | 140±5kg/km | |||||
| 96코어 | 13.5±0.5mm | 170±6kg/km | |||||
| 144코어 | 14.5±0.5mm | 200±8kg/km | |||||
| 일일 최대 작업 전압 | 88kN | ||||||
| 최대. 허용되는 작동 긴장 | 32.7KN | ||||||
| 유연성 모듈 | 38KN/mm2 | ||||||
| 굽기 반지름 (min) | 운영 | 240mm | |||||
| 설치 | 390mm | ||||||
| 추가 부하 | 부하 0.5% ~ 0.7% | ||||||
| 얼음 | 5mm | ||||||
| 바람의 속도 | 35m/s | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.6 | 10.4±0.6 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
