| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | 광고 |

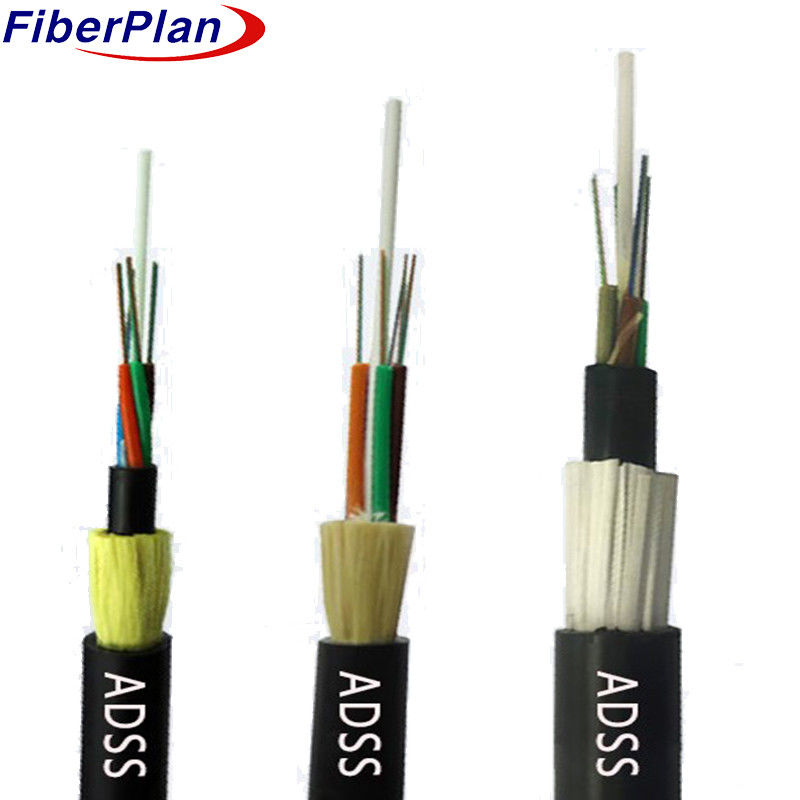

고성능의 이중 껍질 ADSS 광섬유 케이블
설명
ADSS 광섬유 케이블 구조는 250μm 섬유를 수용하는 느슨한 튜브 계층 스트랜드 디자인을 사용합니다.
이 구성은, 금속이 아닌
중앙 강화 코어 (FRP) 는 압축 된 케이블 코어를 만듭니다.
내부 폴리에틸렌 (PE) 껍질이 케이블 코어 위에 튀겨 내리고 아라미드로 강화되어
이 디자인은 다양한 용도로 적응 할 수 있습니다.
10kV 및 35kV 전력 라인에서는 PE 포장을 충분히 사용하지만 110kV의 경우
전기장 분포의 계산은 매달림점 배치를 지시합니다.
아라미드 섬유의 양과 스트랜딩 프로세스는
의문입니다.
적용
1 상공 전력망 조건에 맞춘 ADSS 케이블 설계
2 110kV 이하의 전선에 PE 외부 껍질; 110kV 이상의 전선에 AT 껍질.
3 아라미드 양과 다양한 스펜 요구에 설계 된 스트랜딩.
4 최적의 케이블 성능을 위한 전략적 고려사항
특징
1 전원 차단 없이 실시간 설치 가능
2 얼음 과 바람 의 부하 를 최소화 하기 위해 가벼우고 콤팩트 한 설계.
3 장수성: 30 년 동안 살 수 있도록 설계 되었습니다.
4 높은 견고성 및 온도 성능
명목 설계 매개 변수
| 섬유 NO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 튜브 수 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 필러 막대기 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 각 튜브 당 섬유 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 튜브 지름 (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 명목 지름 (±0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 필러 막대기 | 소재 | PP | 색상 | 검은색 | |||
| 최대 팽창 강도 | 4000N | ||||||
| 최대 분쇄 부하 | 3000N/100mm | ||||||
| 최소 굽기 반지름 | 10D | ||||||
| 스프랜 길이가 | 100m - 500m | ||||||
| 외부 껍질 재료 | PE | ||||||
| 온도 범위 | -20°C ~ 70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.5 | 125±0.5 | 125±0.5 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±6 | 242±6 | 242±6 | |||
