| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | 광고 |

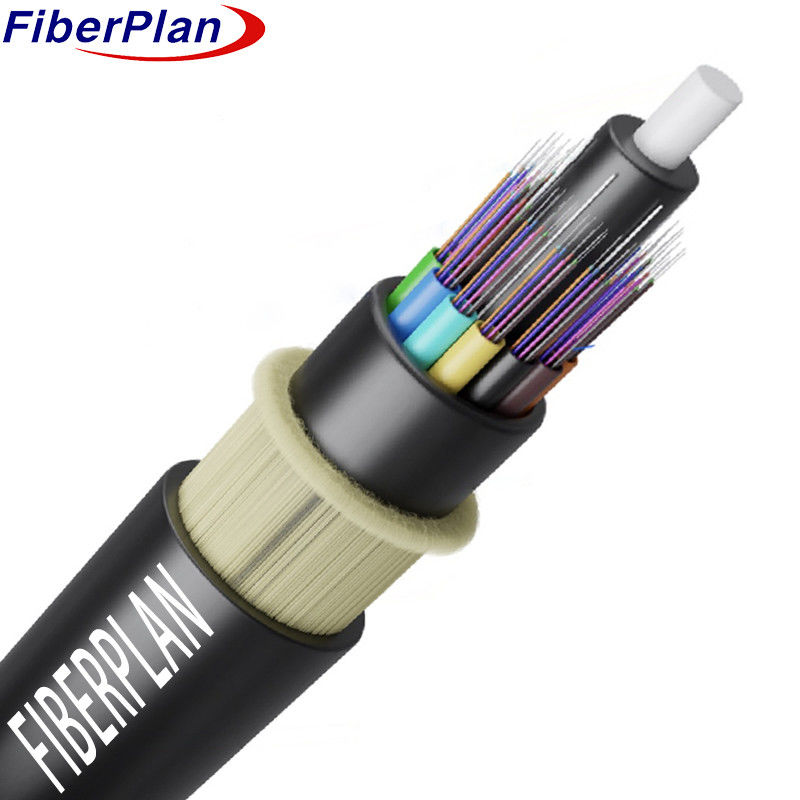

강화 된 아라미드 가닥으로 강화 된 튼튼성 ADSS
설명
ADSS (All-Dielectric Self-Supporting) 케이블은 섬유가 들어있는 구조 순서를 따릅니다.
높은 모듈의 플라스틱 용이 튜브 안에 있고, 물 저항성 화합물로 채워져 있습니다.
필러, 섬유 강화 플라스틱 (FRP) 코어를 둘러싸고 밀도 있고 원형 케이블 코어를 형성합니다.
PE (폴리 에틸렌) 의 내부 껍질 을 첨가 하여 핵 을 보호 한다.
내부 껍질 위에 붙어 있습니다. 마지막으로 케이블은 PE 또는 AT (반 추적) 외부 껍질로 마무리됩니다.
건설을 완료하고 있습니다.
적용
1 상공 전력 선 상태 고려: ADSS 케이블의 설계는
상공 전력망의 실제 상태와 특수성, 호환성과 적합성을 보장합니다.
2 110kV 이하의 전력선에 대한 껍질: 110kV 이하의 전력선에 사용되는 ADSS 케이블에는
PE 외부 껍질, 이러한 낮은 전압 라인의 요구 사항을 충족하도록 조정.
3 110kV 이상 전력 선에 대한 껍질: 110kV 이상의 높은 전력 선은
AT (반트래킹) 외부 껍질이 장착되어,
트리컬 추적
4 다양 한 길이를 위한 아라미드 설계: 아라미드 의 양 과 밧줄 을 붙이는 과정 은 신중 하게 설계 되어 있다
각기 다른 팽창의 요구에 부응하여,
춤.
특징
1 ADSS 케이블 디자인은 상공 전력 라인의 현재 조건에 맞추어 맞춤화됩니다.
2 PE 외부 껍질은 110kV 이하의 전력 선에 사용됩니다.
3 AT 외부 껍질은 110kV 이상 전력 선에 사용됩니다.
4 맞춤형 아라미드 양과 스트랜딩 방법은 다양한 스펜 요구 사항을 효과적으로 충족시킵니다.
케이블 건설 세부 사항
| 섬유의 수 | 24-144 코어 | |||||||
| 로프 채우기 | 20.0mm | |||||||
| 습기 장벽 | 물 차단 시스템 | |||||||
| 중앙 강도 구성원 | 소재 | PE로 된 FRP/FRP | ||||||
| 크기 | 20.1mm | |||||||
| 튜브 채우기 | 튜브 충전 화합물 | |||||||
| 필러 | PP 파이프/ PVC 파이프 | |||||||
| 안쪽 껍질 | 소재 | PE | ||||||
| 느슨한 튜브 | 소재 | PBT | ||||||
| 지름 | F2.2mm (외부/내부) | |||||||
| 외면 | 소재 | PE/HDPE | ||||||
| 지름 | 11±0.2mm | |||||||
섬유색
|
섬유수 8 튜브당 핵 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 | |
| 색상 13~24은 검은 색 트레이저로 표시됩니다. 검은 색은 표시 된 검은 색 트레이저가 필요하지 않습니다. 대신 자연 색상을 사용합니다. | ||||||
케이블 기계적 특성
| 원자 | 케이블 직경 | 무게 | |||||
| 2핵에서 60핵 | 12±0.2mm | 140±3kg/km | |||||
| 72코어 | 13±0.2mm | 190±3kg/km | |||||
| 96코어 | 14.5±0.2mm | 220±3kg/km | |||||
| 144코어 | 16.5±0.2mm | 240±3kg/km | |||||
| 일일 최대 작업 전압 | 88kN | ||||||
| 최대. 허용되는 작동 긴장 | 32.7KN | ||||||
| 유연성 모듈 | 37KN/mm2 | ||||||
| 굽기 반지름 (min) | 운영 | 240mm | |||||
| 설치 | 390mm | ||||||
| 추가 부하 | 부하 0.5% ~ 0.7% | ||||||
| 얼음 | 5mm | ||||||
| 바람의 속도 | 35m/s | ||||||
섬유 특성
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 9.2±0.4 | 9.2±0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 10.4±0.8 | 10.4±0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| 장장 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
