| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | 광고 |

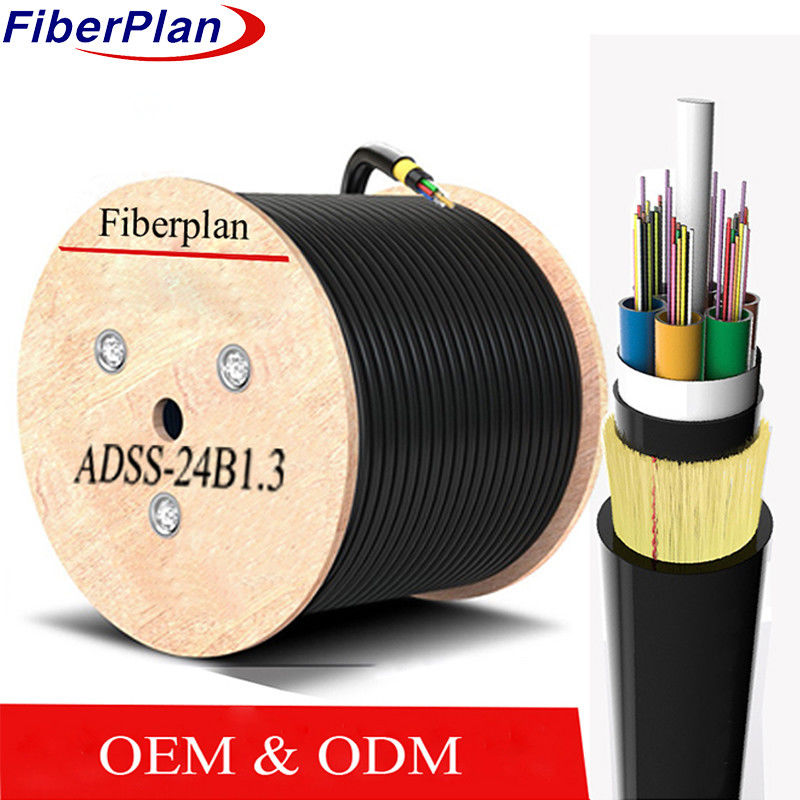

ADSS 케이블 G652d 단일 모드 멀티 모드 듀플 자켓 케이블
설명
ADSS 케이블은 고 모듈 플라스틱 튜브가 섬유를 수용하는 느슨한 튜브 스트랜딩 디자인을 따르고 있습니다.
물에 내성이 있는 화합물로 채워집니다. 이 튜브와 필러는 비금속 중앙 강도 구성 요소를 포착합니다.
FRP, 콤팩트 한 핵을 형성 합니다. 이 핵, 한 번 가득, 얇은 PE 내부 껍질을 받게 됩니다. 이 위에, 아라미드 가닥
최종 PE 또는 AT 외부 껍질을 적용하기 전에 강도를 높이기 위해 부착됩니다.
적용
1 ADSS 케이블 설계는 상공 전력 선의 조건을 반영합니다.
2 110kV 이하의 선에 대한 PE 외부 껍질; 110kV 이상 선에 대한 AT 외부 껍질.
3 특정 아라미드 양과 스트랜딩 방식은 다양한 스펜 요구 사항을 충족시킵니다.
4 맞춤형 케이블 설계는 다양한 전력 라인 요구를 고려합니다.
특징
1 방해가 되지 않는 설치, 전력 차단 필요 없습니다.
2 가볍고 지름도 작아서 타워와 받침대 가 부담 을 최소화 한다.
30 년의 설계 수명은 장기적인 신뢰성을 보장합니다.
4 탁월 한 팽창력 과 온도 저항성.
명목 설계 매개 변수
| 섬유 NO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 튜브 수 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 필러 막대기 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 각 튜브 당 섬유 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 튜브 지름 (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 명목 지름 (±0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 필러 막대기 | 소재 | PP | 색상 | 검은색 | |||
| 최대 팽창 강도 | 4000N | ||||||
| 최대 분쇄 부하 | 3000N/100mm | ||||||
| 최소 굽기 반지름 | 10D | ||||||
| 스프랜 길이가 | 50m ~ 500m | ||||||
| 외부 껍질 재료 | PE | ||||||
| 온도 범위 | -20°C ~ 70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.3 | 125±0.3 | 125±0.3 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±4 | 242±4 | 242±4 | |||
