| 원래 장소 | 중국 |
| 브랜드 이름 | Fiberplan |
| 인증 | ISO 9001; TÜV certificate |
| 모델 번호 | 광고 |

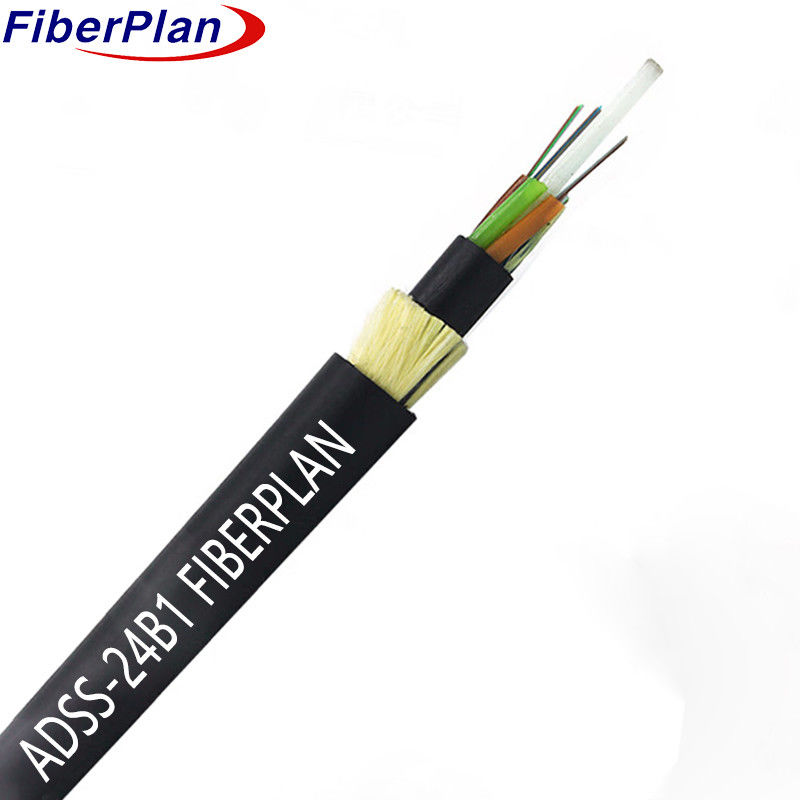

이중 껍질 아라미드 가닥 강화 ADSS 자기 지원 케이블
설명
ADSS 케이블은 느슨한 튜브 스트랜드 디자인을 사용하여 고 모듈 플라스틱 튜브 안에 가구를 섬유
이 튜브는 필러와 함께 비금속 튜브에 싸여 있습니다.
중앙 강도 구성원 (FRP) 은 단단한 원형 케이블 코어를 형성하기 위해
추가 보호: 얇은 PE 내부 껍질이 코어 위에 적용되고 그 다음 아라미드 가닥의 층이
마지막으로 케이블은 PE 또는 AT 외부 껍질로 마무리되어 추가 보호 및
방광.
적용
1 ADSS 케이블 설계는 상공 전력 라인의 특성에 적응합니다.
2 110kV 이하의 전선에 PE 외부 껍질; 110kV 이상의 전선에 AT 껍질.
3 맞춤형 아라미드 및 스트랜딩은 다양한 팽창 요구 사항에 적합합니다.
특징
1 전력 차단 없이 방해가 되지 않는 설치
2 얼음, 바람, 타워, 그리고 뒷지대 가중 을 완화 하기 위해 가볍고 작은 크기 이다.
30 년의 설계 수명.
4 탁월 한 견고성 및 온도 성능.
명목 설계 매개 변수
| 섬유 NO. | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| 튜브 수 | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| 필러 막대기 | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| 각 튜브 당 섬유 | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| 튜브 지름 (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 명목 지름 (±0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| 느슨한 튜브 | 소재 | PBT | 색상 | 표준 스펙트럼 | |||
| 필러 막대기 | 소재 | PP | 색상 | 검은색 | |||
| 최대 팽창 강도 | 4000N | ||||||
| 최대 분쇄 부하 | 3000N/100mm | ||||||
| 최소 굽기 반지름 | 10D | ||||||
| 스프랜 길이가 | 100m - 500m | ||||||
| 외부 껍질 재료 | PE | ||||||
| 온도 범위 | -20°C ~ 70°C | ||||||
섬유 특성
| 섬유 종류 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | |||
| 조건 | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| 약화 | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| 장장 직경 | 음 | 125±0.4 | 125±0.4 | 125±0.4 | |||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| 코팅 지름 | 음 | 242±5 | 242±5 | 242±5 | |||
